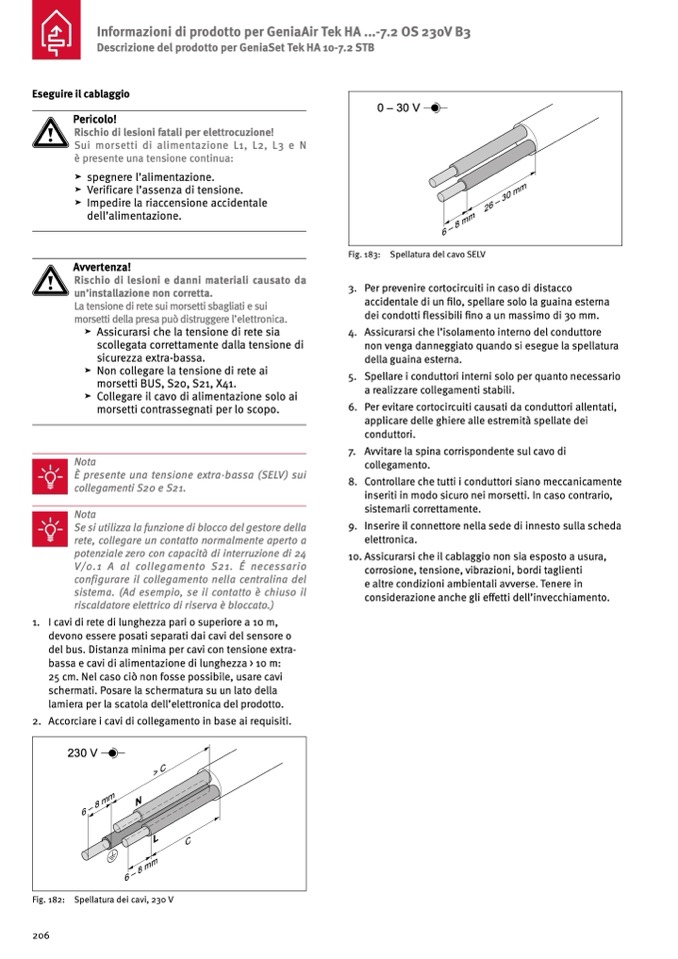

Eseguire il cablaggio
a
Pericolo!
Rischio di lesioni fatali per elettrocuzione!
Sui morsetti di alimentazione L1, L2, L3 e N
è presente una tensione continua:
>
spegnere l’alimentazione.
>
Verificare l’assenza di tensione.
>
Impedire la riaccensione accidentale
dell’alimentazione.
a
Avvertenza!
Rischio di lesioni e danni materiali causato da
un’installazione non corretta.
La tensione di rete sui morsetti sbagliati e sui
morsetti della presa può distruggere l’elettronica.
>
Assicurarsi che la tensione di rete sia
scollegata correttamente dalla tensione di
sicurezza extra-bassa.
>
Non collegare la tensione di rete ai
morsetti BUS, S20, S21, X41.
>
Collegare il cavo di alimentazione solo ai
morsetti contrassegnati per lo scopo.
Nota
È presente una tensione extra-bassa (SELV) sui
collegamenti S20 e S21.
Nota
Se si utilizza la funzione di blocco del gestore della
rete, collegare un contatto normalmente aperto a
potenziale zero con capacità di interruzione di 24
V/0.1 A al collegamento S21. É necessario
configurare il collegamento nella centralina del
sistema. (Ad esempio, se il contatto è chiuso il
riscaldatore elettrico di riserva è bloccato.)
1. I cavi di rete di lunghezza pari o superiore a 10 m,
devono essere posati separati dai cavi del sensore o
del bus. Distanza minima per cavi con tensione extra-
bassa e cavi di alimentazione di lunghezza > 10 m:
25 cm. Nel caso ciò non fosse possibile, usare cavi
schermati. Posare la schermatura su un lato della
lamiera per la scatola dell’elettronica del prodotto.
2. Accorciare i cavi di collegamento in base ai requisiti.
Fig. 183:
Spellatura del cavo SELV
0 – 30 V
3. Per prevenire cortocircuiti in caso di distacco
accidentale di un filo, spellare solo la guaina esterna
dei condotti flessibili fino a un massimo di 30 mm.
4. Assicurarsi che l’isolamento interno del conduttore
non venga danneggiato quando si esegue la spellatura
della guaina esterna.
5. Spellare i conduttori interni solo per quanto necessario
a realizzare collegamenti stabili.
6. Per evitare cortocircuiti causati da conduttori allentati,
applicare delle ghiere alle estremità spellate dei
conduttori.
7. Avvitare la spina corrispondente sul cavo di
collegamento.
8. Controllare che tutti i conduttori siano meccanicamente
inseriti in modo sicuro nei morsetti. In caso contrario,
sistemarli correttamente.
9. Inserire il connettore nella sede di innesto sulla scheda
elettronica.
10. Assicurarsi che il cablaggio non sia esposto a usura,
corrosione, tensione, vibrazioni, bordi taglienti
e altre condizioni ambientali avverse. Tenere in
considerazione anche gli effetti dell’invecchiamento.
