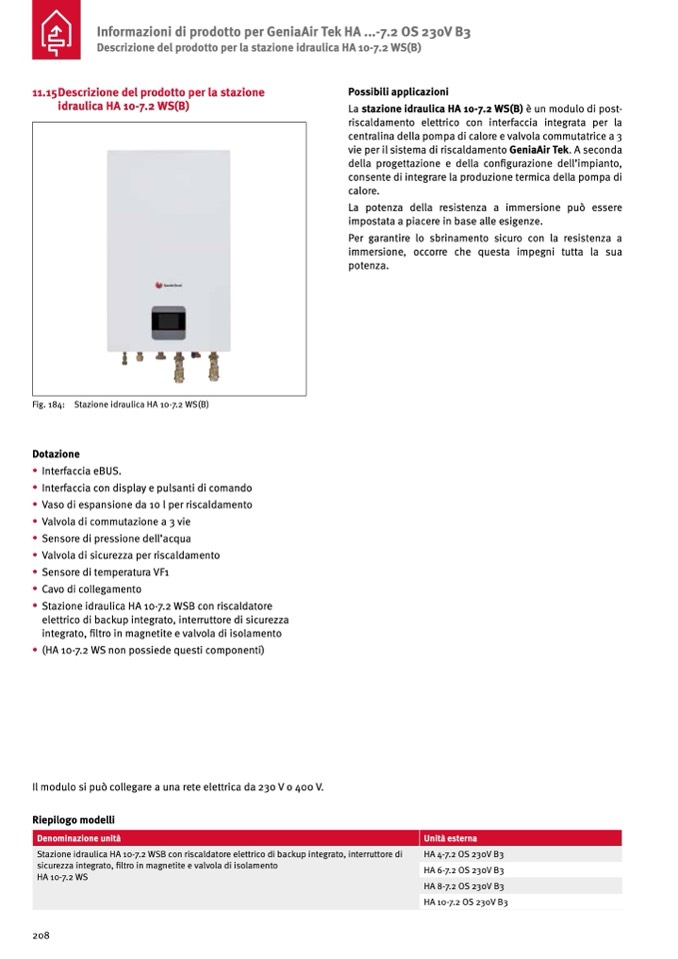

Fig. 184:

Stazione idraulica HA 10-7.2 WS(B)

Denominazione unità

Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3

Descrizione del prodotto per la stazione idraulica HA 10-7.2 WS(B)

11.15Descrizione del prodotto per la stazione

idraulica HA 10-7.2 WS(B)

Possibili applicazioni

La stazione idraulica HA 10-7.2 WS(B) è un modulo di post-

riscaldamento elettrico con interfaccia integrata per la

centralina della pompa di calore e valvola commutatrice a 3

vie per il sistema di riscaldamento GeniaAir Tek. A seconda

della progettazione e della configurazione dell’impianto,

consente di integrare la produzione termica della pompa di

calore.

La potenza della resistenza a immersione può essere

impostata a piacere in base alle esigenze.

Per garantire lo sbrinamento sicuro con la resistenza a

immersione, occorre che questa impegni tutta la sua

potenza.

Dotazione

• Interfaccia eBUS.

• Interfaccia con display e pulsanti di comando

• Vaso di espansione da 10 l per riscaldamento

• Valvola di commutazione a 3 vie

• Sensore di pressione dell’acqua

• Valvola di sicurezza per riscaldamento

• Sensore di temperatura VF1

• Cavo di collegamento

• Stazione idraulica HA 10-7.2 WSB con riscaldatore

elettrico di backup integrato, interruttore di sicurezza

integrato, filtro in magnetite e valvola di isolamento

• (HA 10-7.2 WS non possiede questi componenti)

Il modulo si può collegare a una rete elettrica da 230 V o 400 V.

Riepilogo modelli

Stazione idraulica HA 10-7.2 WSB con riscaldatore elettrico di backup integrato, interruttore di

sicurezza integrato, filtro in magnetite e valvola di isolamento

HA 10-7.2 WS

Unità esterna

HA 4-7.2 OS 230V B3

HA 6-7.2 OS 230V B3

HA 8-7.2 OS 230V B3

HA 10-7.2 OS 230V B3

208
