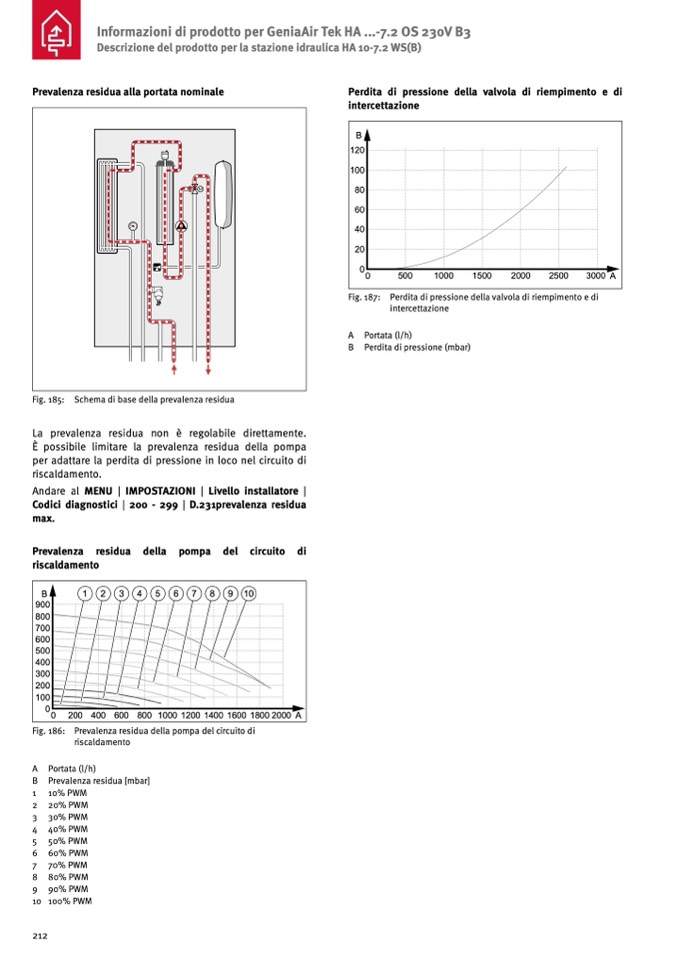

Fig. 185:
Schema di base della prevalenza residua
Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3
Descrizione del prodotto per la stazione idraulica HA 10-7.2 WS(B)
Prevalenza residua alla portata nominale
Perdita di pressione della valvola di riempimento e di
intercettazione
e
B
120
100
80
60
40
20
0
0
500
1000
1500
2000
2500
3000 A
La prevalenza residua non è regolabile direttamente.
È possibile limitare la prevalenza residua della pompa
per adattare la perdita di pressione in loco nel circuito di
riscaldamento.
Andare al MENU | IMPOSTAZIONI | Livello installatore |
Codici diagnostici | 200 - 299 | D.231prevalenza residua
max.
Prevalenza residua della pompa del circuito di
riscaldamento
Fig. 187: Perdita di pressione della valvola di riempimento e di
intercettazione
A Portata (l/h)
B Perdita di pressione (mbar)
B
1 2 3 4 5 6 7 8 9 10
900
800
700
600
500
400
300
200
100
0
0 200 400 600 800 1000 1200 1400 1600 1800 2000 A
Fig. 186: Prevalenza residua della pompa del circuito di
riscaldamento
A Portata (l/h)
B Prevalenza residua [mbar]
1 10% PWM
2 20% PWM
3 30% PWM
4 40% PWM
5 50% PWM
6 60% PWM
7 70% PWM
8 80% PWM
9 90% PWM
10 100% PWM
