Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3

Descrizione del prodotto per la stazione idraulica HA 10-7.2 WS(B)

Distanze minime e distanze di installazione

Collegamenti idraulici

1

2

6

4

5

3

B

B

C

A

D

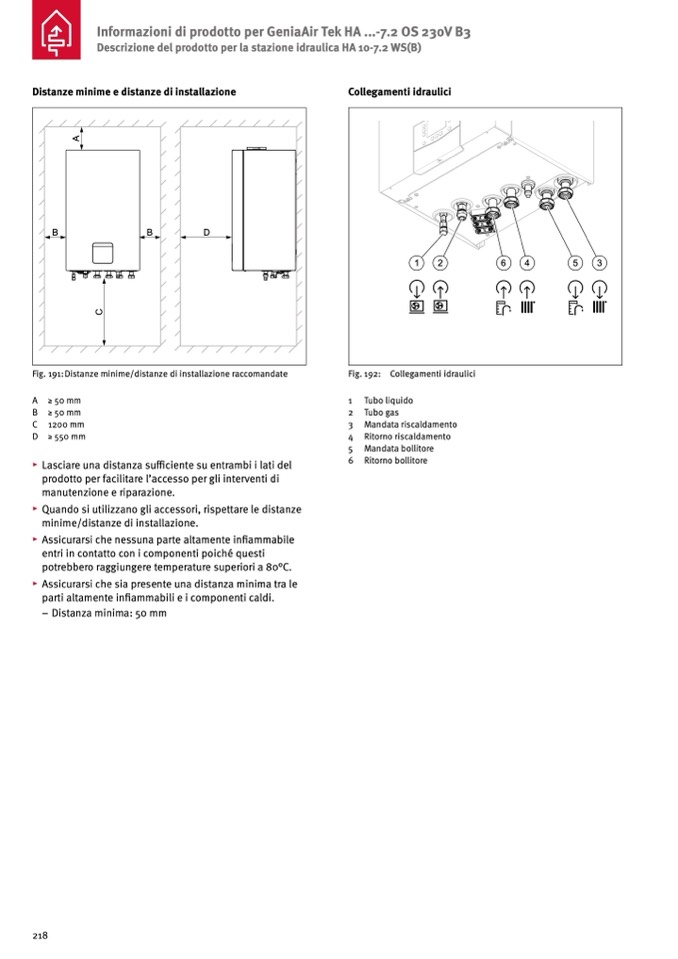

Fig. 191:Distanze minime/distanze di installazione raccomandate

Fig. 192: Collegamenti idraulici

1 Tubo liquido

2 Tubo gas

3 Mandata riscaldamento

4 Ritorno riscaldamento

5 Mandata bollitore

6 Ritorno bollitore

A

B

C

D

≥ 50 mm

≥ 50 mm

1200 mm

≥ 550 mm

▸ Lasciare una distanza sufficiente su entrambi i lati del

prodotto per facilitare l’accesso per gli interventi di

manutenzione e riparazione.

▸ Quando si utilizzano gli accessori, rispettare le distanze

minime/distanze di installazione.

▸ Assicurarsi che nessuna parte altamente infiammabile

entri in contatto con i componenti poich

é questi

potrebbero raggiungere temperature superiori a 80°C.

▸ Assicurarsi che sia presente una distanza minima tra le

parti altamente infiammabili e i componenti caldi.

– Distanza minima: 50 mm

218
