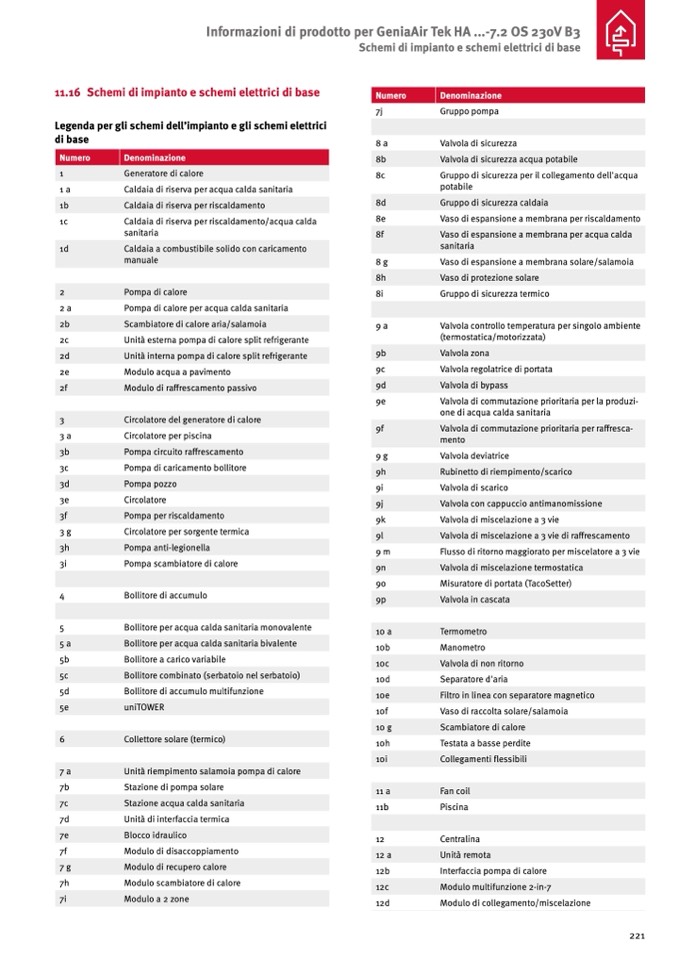

11.16 Schemi di impianto e schemi elettrici di base
Legenda per gli schemi dell’impianto e gli schemi elettrici
di base
7j
Gruppo pompa
8a
Valvola di sicurezza
8c
Gruppo di sicurezza per il collegamento dell'acqua
potabile
8e
Vaso di espansione a membrana per riscaldamento
8g
Vaso di espansione a membrana solare/salamoia
8i
Gruppo di sicurezza termico
9a
Valvola controllo temperatura per singolo ambiente
(termostatica/motorizzata)
9c
Valvola regolatrice di portata
9e
Valvola di commutazione prioritaria per la produzi-
one di acqua calda sanitaria
9g
Valvola deviatrice
9i
Valvola di scarico
9k
Valvola di miscelazione a 3 vie
9m
Flusso di ritorno maggiorato per miscelatore a 3 vie
9o
Misuratore di portata (TacoSetter)
10b
Manometro
10d
Separatore d'aria
10f
Vaso di raccolta solare/salamoia
10h
Testata a basse perdite
11b
Piscina
12
Centralina
12b
Interfaccia pompa di calore
12d
Modulo di collegamento/miscelazione
Informazioni di prodotto per GeniaAir Tek HA ...-7.2 OS 230V B3
Schemi di impianto e schemi elettrici di base
Numero
Denominazione
Numero
Denominazione
1
Generatore di calore
8b
Valvola di sicurezza acqua potabile
1 a
1c
2 a
2c
2e
3 a
3c
3e
3 g
3i
4
5
5b
5d
7b
7d
7f
7h
Caldaia di riserva per acqua calda sanitaria
Caldaia di riserva per riscaldamento/acqua calda
sanitaria
Pompa di calore per acqua calda sanitaria
Unità esterna pompa di calore split refrigerante
Modulo acqua a pavimento
Circolatore per piscina
Pompa di caricamento bollitore
Circolatore
Circolatore per sorgente termica
Pompa scambiatore di calore
Bollitore di accumulo
Bollitore per acqua calda sanitaria monovalente
Bollitore a carico variabile
Bollitore di accumulo multifunzione
Stazione di pompa solare
Unità di interfaccia termica
Modulo di disaccoppiamento
Modulo scambiatore di calore
8d
Gruppo di sicurezza caldaia
1b
Caldaia di riserva per riscaldamento
8f
Vaso di espansione a membrana per acqua calda
sanitaria
1d
Caldaia a combustibile solido con caricamento
manuale
8h
Vaso di protezione solare
2
Pompa di calore
2b
Scambiatore di calore aria/salamoia
9b
Valvola zona
2d
Unità interna pompa di calore split refrigerante
9d
Valvola di bypass
2f
Modulo di raffrescamento passivo
3
Circolatore del generatore di calore
9f
Valvola di commutazione prioritaria per raffresca-
mento
3b
Pompa circuito raffrescamento
9h
Rubinetto di riempimento/scarico
3d
Pompa pozzo
9j
Valvola con cappuccio antimanomissione
3f
Pompa per riscaldamento
9l
Valvola di miscelazione a 3 vie di raffrescamento
3h
Pompa anti-legionella
9n
Valvola di miscelazione termostatica
9p
Valvola in cascata
10 a
Termometro
5a
Bollitore per acqua calda sanitaria bivalente
10c
Valvola di non ritorno
5c
Bollitore combinato (serbatoio nel serbatoio)
10e
Filtro in linea con separatore magnetico
5e
uniTOWER
10 g
Scambiatore di calore
6
Collettore solare (termico)
10i
Collegamenti flessibili
7a
Unità riempimento salamoia pompa di calore
11 a
Fan coil
7c
Stazione acqua calda sanitaria
7e
Blocco idraulico
12 a
Unità remota
7g
Modulo di recupero calore
12c
Modulo multifunzione 2-in-7
7i
Modulo a 2 zone
