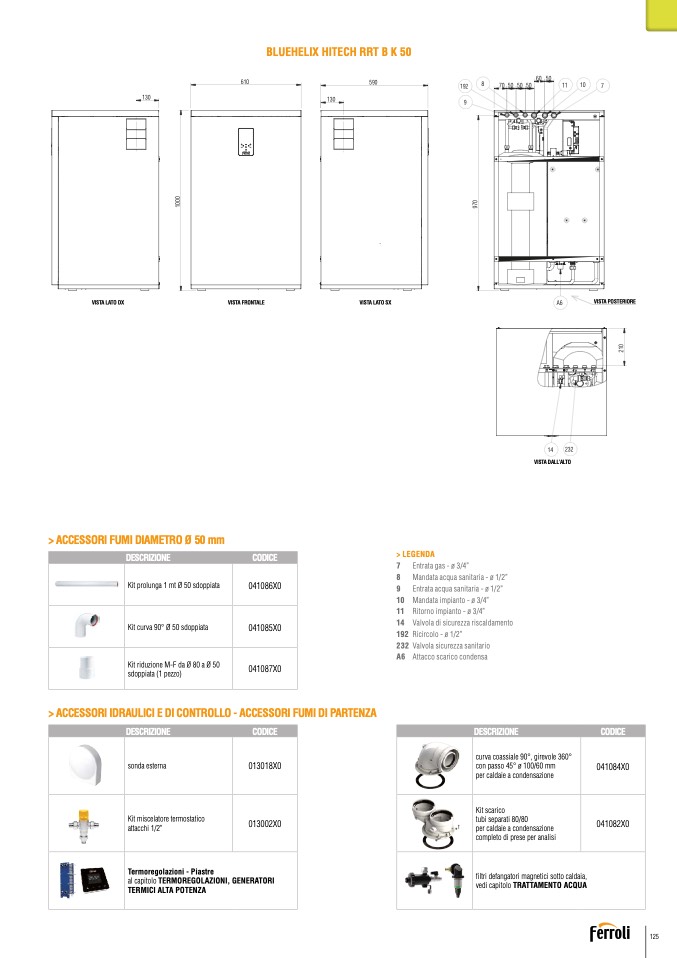

VISTA LATO DX

VISTA FRONTALE

VISTA LATO SX

A6

VISTA POSTERIORE

> ACCESSORI FUMI DIAMETRO Ø 50 mm

130

130

> ACCESSORI IDRAULICI E DI CONTROLLO - ACCESSORI FUMI DI PARTENZA

610

590

192

8

9

60 50

70 50 50 50

11

10

7

BLUEHELIX HITECH RRT B K 50

> LEGENDA

7 Entrata gas - ø 3/4”

8 Mandata acqua sanitaria - ø 1/2”

9 Entrata acqua sanitaria - ø 1/2”

10 Mandata impianto - ø 3/4”

11 Ritorno impianto - ø 3/4”

14 Valvola di sicurezza riscaldamento

192 Ricircolo - ø 1/2”

232 Valvola sicurezza sanitario

A6 Attacco scarico condensa

14

232

VISTA DALL’ALTO

125

2

1

0

1

0

0

0

9

7

0

DESCRIZIONE

CODICE

Kit prolunga 1 mt Ø 50 sdoppiata

041086X0

Kit curva 90° Ø 50 sdoppiata

041085X0

Kit riduzione M-F da Ø 80 a Ø 50

sdoppiata (1 pezzo)

041087X0

DESCRIZIONE

CODICE

sonda esterna

013018X0

Kit miscelatore termostatico

attacchi 1/2”

013002X0

Termoregolazioni - Piastre

al capitolo TERMOREGOLAZIONI, GENERATORI

TERMICI ALTA POTENZA

DESCRIZIONE

CODICE

curva coassiale 90°, girevole 360°

con passo 45° ø 100/60 mm

per caldaie a condensazione

041084X0

Kit scarico

tubi separati 80/80

per caldaie a condensazione

completo di prese per analisi

041082X0

filtri defangatori magnetici sotto caldaia,

vedi capitolo TRATTAMENTO ACQUA
