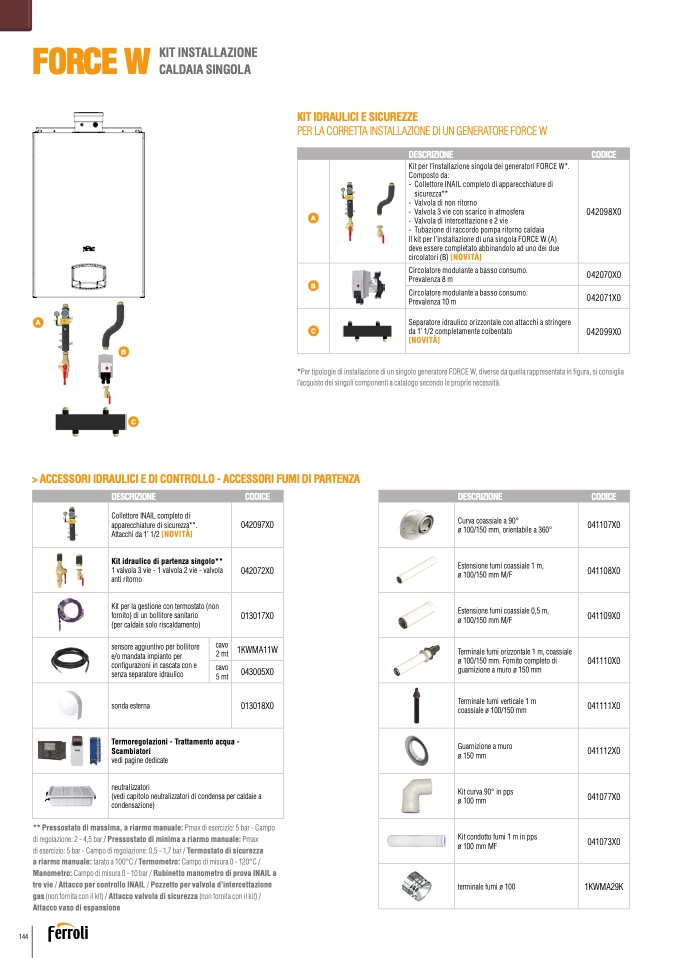

FORCE W

KIT INSTALLAZIONE

CALDAIA SINGOLA

KIT IDRAULICI E SICUREZZE

PER LA CORRETTA INSTALLAZIONE DI UN GENERATORE FORCE W

DESCRIZIONE

CODICE

A

Kit per l’installazione singola dei generatori FORCE W*.

Composto da:

- Collettore INAIL completo di apparecchiature di

sicurezza**

- Valvola di non ritorno

- Valvola 3 vie con scarico in atmosfera

- Valvola di intercettazione e 2 vie

- Tubazione di raccordo pompa ritorno caldaia

Il kit per l’installazione di una singola FORCE W (A)

deve essere completato abbinandolo ad uno dei due

circolatori (B) [NOVIT

À]

042098X0

B

Circolatore modulante a basso consumo.

Prevalenza 8 m

Circolatore modulante a basso consumo.

Prevalenza 10 m

042070X0

042071X0

C

Separatore idraulico orizzontale con attacchi a stringere

da 1’ 1/2 completamente coibentato

[NOVITÀ]

042099X0

A

B

C

*Per tipologie di installazione di un singolo generatore FORCE W, diverse da quella rappresentata in

figura, si consiglia

l’acquisto dei singoli componenti a catalogo secondo le proprie necessit

à.

> ACCESSORI IDRAULICI E DI CONTROLLO - ACCESSORI FUMI DI PARTENZA

DESCRIZIONE

CODICE

Collettore INAIL completo di

apparecchiature di sicurezza**.

Attacchi da 1’ 1/2 [NOVITÀ]

042097X0

Kit idraulico di partenza singolo**

1 valvola 3 vie - 1 valvola 2 vie - valvola

anti ritorno

042072X0

Kit per la gestione con termostato (non

fornito) di un bollitore sanitario

(per caldaie solo riscaldamento)

013017X0

DESCRIZIONE

CODICE

Curva coassiale a 90°

ø 100/150 mm, orientabile a 360°

041107X0

Estensione fumi coassiale 1 m,

ø 100/150 mm M/F

041108X0

Estensione fumi coassiale 0,5 m,

ø 100/150 mm M/F

041109X0

Terminale fumi orizzontale 1 m, coassiale

ø 100/150 mm. Fornito completo di

guarnizione a muro ø 150 mm

041110X0

Terminale fumi verticale 1 m

coassiale ø 100/150 mm

041111X0

Guarnizione a muro

ø 150 mm

041112X0

Kit curva 90° in pps

ø 100 mm

041077X0

Kit condotto fumi 1 m in pps

ø 100 mm MF

041073X0

terminale fumi ø 100

1KWMA29K

cavo

1KWMA11W

2 mt

cavo

5 mt

** Pressostato di massima, a riarmo manuale: Pmax di esercizio: 5 bar - Campo

di regolazione: 2 - 4,5 bar / Pressostato di minima a riarmo manuale: Pmax

di esercizio: 5 bar - Campo di regolazione: 0,5 - 1,7 bar / Termostato di sicurezza

a riarmo manuale: tarato a 100°C / Termometro: Campo di misura 0 - 120°C /

Manometro: Campo di misura 0 - 10 bar / Rubinetto manometro di prova INAIL a

tre vie / Attacco per controllo INAIL / Pozzetto per valvola d’intercettazione

gas (non fornita con il kit) / Attacco valvola di sicurezza (non fornita con il kit) /

Attacco vaso di espansione

sensore aggiuntivo per bollitore

e/o mandata impianto per

con

figurazioni in cascata con e

senza separatore idraulico

043005X0

sonda esterna

013018X0

Termoregolazioni - Trattamento acqua -

Scambiatori

vedi pagine dedicate

neutralizzatori

(vedi capitolo neutralizzatori di condensa per caldaie a

condensazione)
