182

TERMOREGOLAZIONI

ABBINABILE A

SOLARE TERMICO

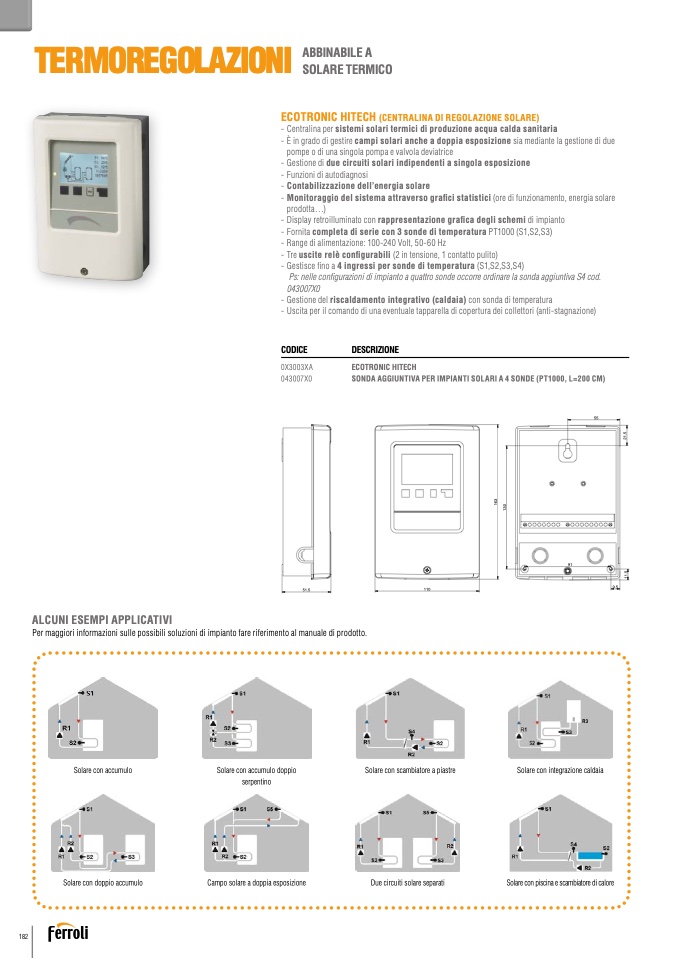

ECOTRONIC HITECH (CENTRALINA DI REGOLAZIONE SOLARE)

- Centralina per sistemi solari termici di produzione acqua calda sanitaria

- È in grado di gestire campi solari anche a doppia esposizione sia mediante la gestione di due

pompe o di una singola pompa e valvola deviatrice

- Gestione di due circuiti solari indipendenti a singola esposizione

- Funzioni di autodiagnosi

- Contabilizzazione dell’energia solare

- Monitoraggio del sistema attraverso grafici statistici (ore di funzionamento, energia solare

prodotta

...)

- Display retroilluminato con rappresentazione gra

fica degli schemi di impianto

- Fornita completa di serie con 3 sonde di temperatura PT1000 (S1,S2,S3)

- Range di alimentazione: 100-240 Volt, 50-60 Hz

- Tre uscite rel

è configurabili (2 in tensione, 1 contatto pulito)

- Gestisce fino a 4 ingressi per sonde di temperatura (S1,S2,S3,S4)

Ps: nelle con

figurazioni di impianto a quattro sonde occorre ordinare la sonda aggiuntiva S4 cod.

043007X0

- Gestione del riscaldamento integrativo (caldaia) con sonda di temperatura

- Uscita per il comando di una eventuale tapparella di copertura dei collettori (anti-stagnazione)

51.5

ALCUNI ESEMPI APPLICATIVI

Per maggiori informazioni sulle possibili soluzioni di impianto fare riferimento al manuale di prodotto.

110

Solare con accumulo

Solare con accumulo doppio

serpentino

Solare con scambiatore a piastre

Solare con integrazione caldaia

Solare con doppio accumulo

Campo solare a doppia esposizione

Due circuiti solare separati

Solare con piscina e scambiatore di calore

CODICE

0X3003XA

043007X0

DESCRIZIONE

ECOTRONIC HITECH

SONDA AGGIUNTIVA PER IMPIANTI SOLARI A 4 SONDE (PT1000, L=200 CM)
