194

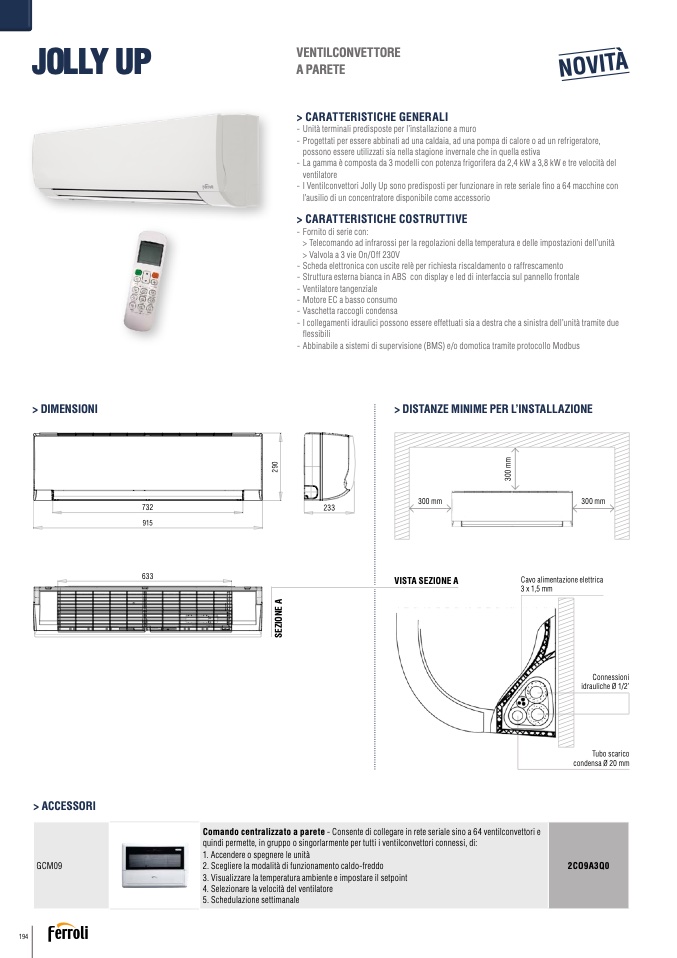

JOLLY UP

VENTILCONVETTORE

A PARETE

NOV

IT

À

> DIMENSIONI

> ACCESSORI

GCM09

Comando centralizzato a parete - Consente di collegare in rete seriale sino a 64 ventilconvettori e

quindi permette, in gruppo o singorlarmente per tutti i ventilconvettori connessi, di:

1. Accendere o spegnere le unità

2. Scegliere la modalità di funzionamento caldo-freddo

3. Visualizzare la temperatura ambiente e impostare il setpoint

4. Selezionare la velocità del ventilatore

5. Schedulazione settimanale

Connessioni

idrauliche Ø 1/2’

Tubo scarico

condensa Ø 20 mm

2CO9A3Q0

732

915

633

A

E

N

O

I

Z

E

S

233

300 mm

VISTA SEZIONE A

300 mm

Cavo alimentazione elettrica

3 x 1,5 mm

> CARATTERISTICHE GENERALI

- Unità terminali predisposte per l’installazione a muro

- Progettati per essere abbinati ad una caldaia, ad una pompa di calore o ad un refrigeratore,

possono essere utilizzati sia nella stagione invernale che in quella estiva

- La gamma

è composta da 3 modelli con potenza frigorifera da 2,4 kW a 3,8 kW e tre velocità del

ventilatore

- I Ventilconvettori Jolly Up sono predisposti per funzionare in rete seriale

fino a 64 macchine con

l’ausilio di un concentratore disponibile come accessorio

> CARATTERISTICHE COSTRUTTIVE

- Fornito di serie con:

> Telecomando ad infrarossi per la regolazioni della temperatura e delle impostazioni dell’unità

> Valvola a 3 vie On/Off 230V

- Scheda elettronica con uscite relè per richiesta riscaldamento o raffrescamento

- Struttura esterna bianca in ABS con display e led di interfaccia sul pannello frontale

- Ventilatore tangenziale

- Motore EC a basso consumo

- Vaschetta raccogli condensa

- I collegamenti idraulici possono essere effettuati sia a destra che a sinistra dell’unità tramite due

-

flessibili

Abbinabile a sistemi di supervisione (BMS) e/o domotica tramite protocollo Modbus

> DISTANZE MINIME PER L’INSTALLAZIONE

0

9

m

m

2

0

3
