200

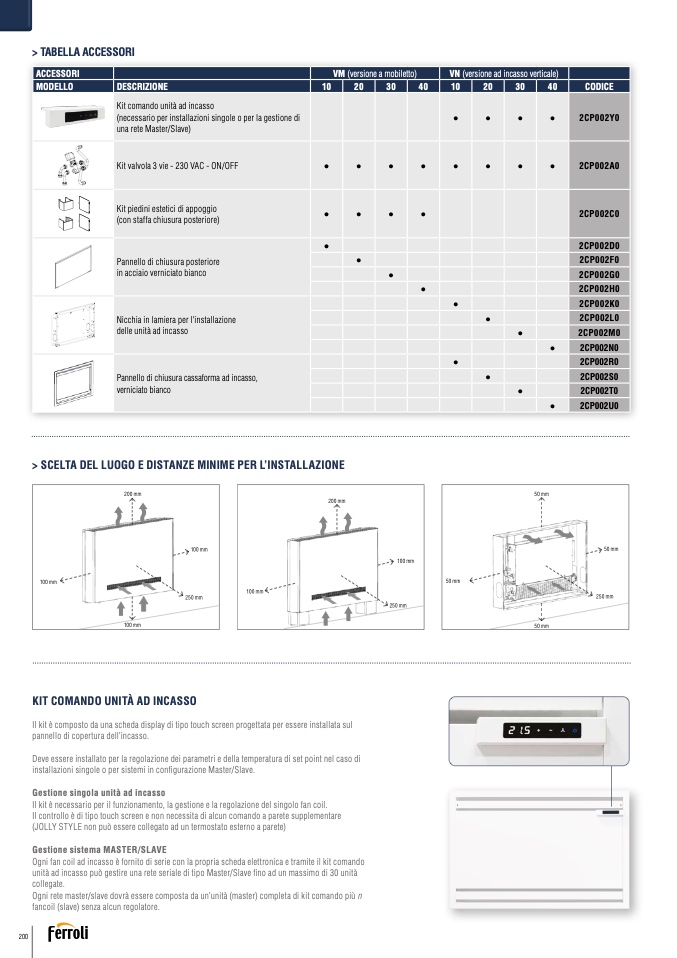

> TABELLA ACCESSORI

ACCESSORI

MODELLO

VM (versione a mobiletto)

VN (versione ad incasso verticale)

DESCRIZIONE

Kit comando unit

à ad incasso

(necessario per installazioni singole o per la gestione di

una rete Master/Slave)

Kit valvola 3 vie - 230 VAC - ON/OFF

Kit piedini estetici di appoggio

(con staffa chiusura posteriore)

Pannello di chiusura posteriore

in acciaio verniciato bianco

Nicchia in lamiera per l'installazione

delle unità ad incasso

Pannello di chiusura cassaforma ad incasso,

verniciato bianco

10

20

●

●

30

40

●

●

10

●

●

●

●

20

●

●

30

●

●

40

●

●

CODICE

2CP002Y0

2CP002A0

2CP002C0

2CP002D0

2CP002F0

2CP002G0

2CP002H0

2CP002K0

2CP002L0

2CP002M0

2CP002N0

2CP002R0

2CP002S0

2CP002T0

2CP002U0

50 mm

250 mm

> SCELTA DEL LUOGO E DISTANZE MINIME PER L’INSTALLAZIONE

100 mm

50 mm

KIT COMANDO UNITÀ AD INCASSO

200 mm

100 mm

200 mm

50 mm

50 mm

100 mm

250 mm

100mm

Il kit è composto da una scheda display di tipo touch screen progettata per essere installata sul

pannello di copertura dell’incasso.

Deve essere installato per la regolazione dei parametri e della temperatura di set point nel caso di

installazioni singole o per sistemi in con

figurazione Master/Slave.

Gestione singola unit

à ad incasso

Il kit è necessario per il funzionamento, la gestione e la regolazione del singolo fan coil.

Il controllo

è di tipo touch screen e non necessita di alcun comando a parete supplementare

(JOLLY STYLE non può essere collegato ad un termostato esterno a parete)

Gestione sistema MASTER/SLAVE

Ogni fan coil ad incasso è fornito di serie con la propria scheda elettronica e tramite il kit comando

unità ad incasso può gestire una rete seriale di tipo Master/Slave

fino ad un massimo di 30 unità

collegate.

Ogni rete master/slave dovrà essere composta da un’unità (master) completa di kit comando più n

fancoil (slave) senza alcun regolatore.

100mm

●

●

●

●

●

●

●

250 mm

●

●

●

●

●

●

●
