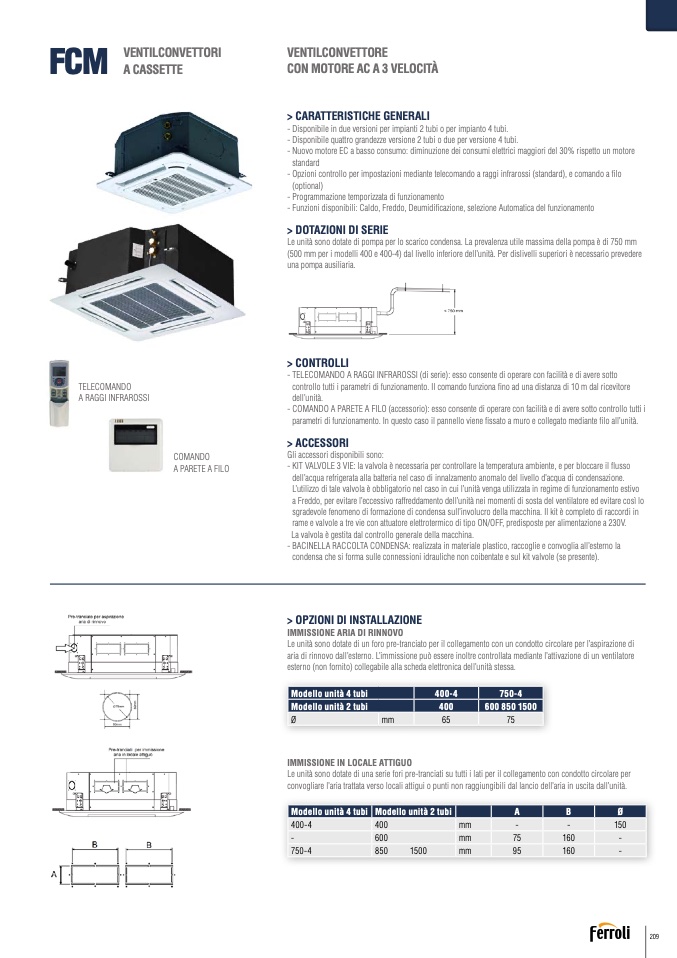

FCM
VENTILCONVETTORI
A CASSETTE
VENTILCONVETTORE
CON MOTORE AC A 3 VELOCITÀ
> CARATTERISTICHE GENERALI
- Disponibile in due versioni per impianti 2 tubi o per impianto 4 tubi.
- Disponibile quattro grandezze versione 2 tubi o due per versione 4 tubi.
- Nuovo motore EC a basso consumo: diminuzione dei consumi elettrici maggiori del 30% rispetto un motore
standard
- Opzioni controllo per impostazioni mediante telecomando a raggi infrarossi (standard), e comando a
filo
(optional)
- Programmazione temporizzata di funzionamento
- Funzioni disponibili: Caldo, Freddo, Deumidificazione, selezione Automatica del funzionamento
> DOTAZIONI DI SERIE
Le unit
à sono dotate di pompa per lo scarico condensa. La prevalenza utile massima della pompa
è di 750 mm
(500 mm per i modelli 400 e 400-4) dal livello inferiore dell’unità. Per dislivelli superiori
è necessario prevedere
una pompa ausiliaria.
> CONTROLLI
- TELECOMANDO A RAGGI INFRAROSSI (di serie): esso consente di operare con facilità e di avere sotto
controllo tutti i parametri di funzionamento. Il comando funziona
fino ad una distanza di 10 m dal ricevitore
dell’unità.
- COMANDO A PARETE A FILO (accessorio): esso consente di operare con facilità e di avere sotto controllo tutti i
parametri di funzionamento. In questo caso il pannello viene fissato a muro e collegato mediante filo all’unit
à.
> ACCESSORI
Gli accessori disponibili sono:
- KIT VALVOLE 3 VIE: la valvola è necessaria per controllare la temperatura ambiente, e per bloccare il
flusso
dell’acqua refrigerata alla batteria nel caso di innalzamento anomalo del livello d’acqua di condensazione.
L’utilizzo di tale valvola
è obbligatorio nel caso in cui l’unità venga utilizzata in regime di funzionamento estivo
a Freddo, per evitare l’eccessivo raffreddamento dell’unità nei momenti di sosta del ventilatore ed evitare cos
ì lo
sgradevole fenomeno di formazione di condensa sull’involucro della macchina. Il kit è completo di raccordi in
rame e valvole a tre vie con attuatore elettrotermico di tipo ON/OFF, predisposte per alimentazione a 230V.
La valvola
è gestita dal controllo generale della macchina.
- BACINELLA RACCOLTA CONDENSA: realizzata in materiale plastico, raccoglie e convoglia all’esterno la
condensa che si forma sulle connessioni idrauliche non coibentate e sul kit valvole (se presente).
> OPZIONI DI INSTALLAZIONE
IMMISSIONE ARIA DI RINNOVO
Le unit
à sono dotate di un foro pre-tranciato per il collegamento con un condotto circolare per l’aspirazione di
aria di rinnovo dall’esterno. L’immissione pu
ò essere inoltre controllata mediante l’attivazione di un ventilatore
esterno (non fornito) collegabile alla scheda elettronica dell’unit
à stessa.
IMMISSIONE IN LOCALE ATTIGUO
Le unit
à sono dotate di una serie fori pre-tranciati su tutti i lati per il collegamento con condotto circolare per
convogliare l’aria trattata verso locali attigui o punti non raggiungibili dal lancio dell’aria in uscita dall’unit
à.
TELECOMANDO
A RAGGI INFRAROSSI
COMANDO
A PARETE A FILO
Modello unit
à 4 tubi
400-4
750-4
Modello unit
à 2 tubi
400
600 850 1500
Ø
mm
65
75
Modello unità 4 tubi
Modello unit
à 2 tubi
A
B
Ø
400-4
400
mm
-
-
150
-
600
mm
75
160
-
750-4
850
1500
mm
95
160
-
209
