D

E

D

H

E

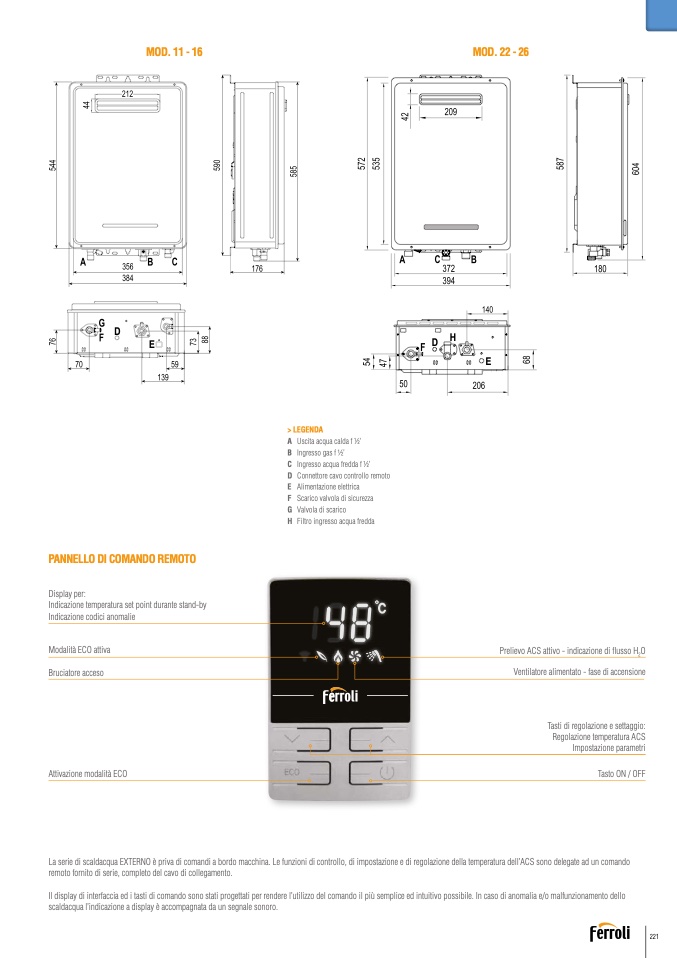

PANNELLO DI COMANDO REMOTO

Display per:

Indicazione temperatura set point durante stand-by

Indicazione codici anomalie

Modalità ECO attiva

Bruciatore acceso

Attivazione modalità ECO

Prelievo ACS attivo - indicazione di

flusso H

2

O

Ventilatore alimentato - fase di accensione

Tasti di regolazione e settaggio:

Regolazione temperatura ACS

Impostazione parametri

Tasto ON / OFF

MOD.11-16

MOD.22-26

> LEGENDA

A

B

C

D

E

F

G

H

Uscita acqua calda f

1⁄2’

Ingresso gas f 1⁄2’

Ingresso acqua fredda f

1⁄2’

Connettore cavo controllo remoto

Alimentazione elettrica

Scarico valvola di sicurezza

Valvola di scarico

Filtro ingresso acqua fredda

La serie di scaldacqua EXTERNO

è priva di comandi a bordo macchina. Le funzioni di controllo, di impostazione e di regolazione della temperatura dell’ACS sono delegate ad un comando

remoto fornito di serie, completo del cavo di collegamento.

Il display di interfaccia ed i tasti di comando sono stati progettati per rendere l’utilizzo del comando il più semplice ed intuitivo possibile. In caso di anomalia e/o malfunzionamento dello

scaldacqua l’indicazione a display è accompagnata da un segnale sonoro.
