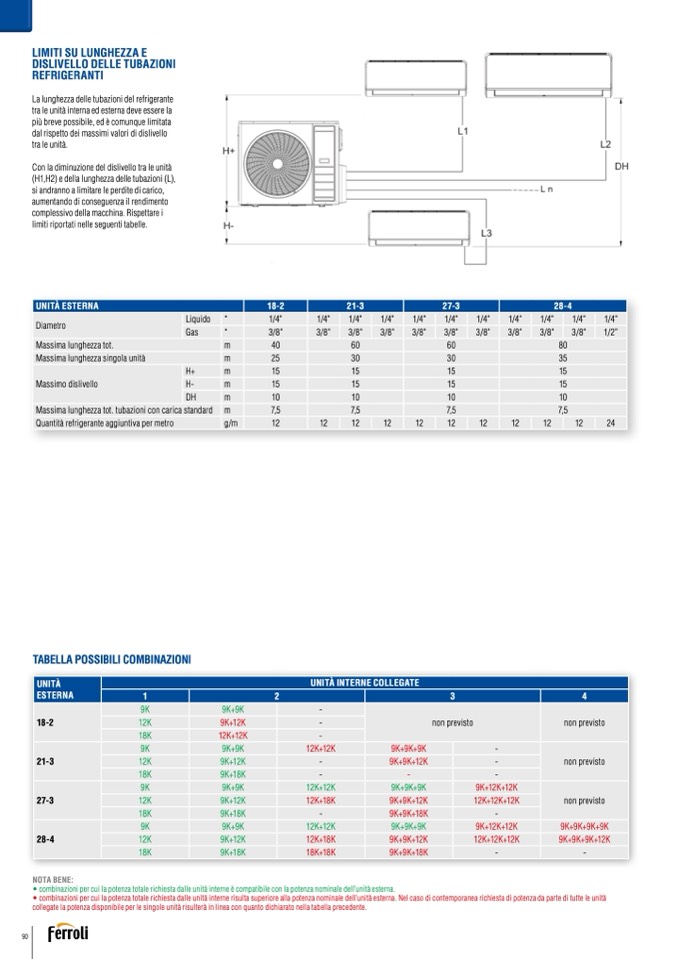

LIMITI SU LUNGHEZZA E
DISLIVELLO DELLE TUBAZIONI
REFRIGERANTI
La lunghezza delle tubazioni del refrigerante
tra le unit
à interna ed esterna deve essere la
pi
ù breve possibile, ed è comunque limitata
dal rispetto dei massimi valori di dislivello
tra le unit
à.
Con la diminuzione del dislivello tra le unit
à
(H1,H2) e della lunghezza delle tubazioni (L),
si andranno a limitare le perdite di carico,
aumentando di conseguenza il rendimento
complessivo della macchina. Rispettare i
limiti riportati nelle seguenti tabelle.
UNITÀ ESTERNA
18-2
21-3
27-3
28-4
Diametro
Liquido
“
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
1/4"
Gas
“
3/8"
3/8"
3/8"
3/8"
3/8"
3/8"
3/8"
3/8"
3/8"
3/8"
1/2”
Massima lunghezza tot.
m
40
60
60
80
Massima lunghezza singola unit
à
m
25
30
30
35
Massimo dislivello
H+
m
15
15
15
15
H-
m
15
15
15
15
DH
m
10
10
10
10
Massima lunghezza tot. tubazioni con carica standard
m
7,5
7,5
7,5
7,5
Quantit
à refrigerante aggiuntiva per metro
g/m
12
12
12
12
12
12
12
12
12
12
24
TABELLA POSSIBILI COMBINAZIONI
UNIT
À
ESTERNA
UNITÀ INTERNE COLLEGATE
1
2
3
4
18-2
9K
9K+9K
-
non previsto
non previsto
12K
9K+12K
-
18K
12K+12K
-
21-3
9K
9K+9K
12K+12K
9K+9K+9K
-
non previsto
12K
9K+12K
-
9K+9K+12K
-
18K
9K+18K
-
-
-
27-3
9K
9K+9K
12K+12K
9K+9K+9K
9K+12K+12K
non previsto
12K
9K+12K
12K+18K
9K+9K+12K
12K+12K+12K
18K
9K+18K
-
9K+9K+18K
-
28-4
9K
9K+9K
12K+12K
9K+9K+9K
9K+12K+12K
9K+9K+9K+9K
12K
9K+12K
12K+18K
9K+9K+12K
12K+12K+12K
9K+9K+9K+12K
18K
9K+18K
18K+18K
9K+9K+18K
-
-
NOTA BENE:
• combinazioni per cui la potenza totale richiesta dalle unità interne
è compatibile con la potenza nominale dell’unit
à esterna.
• combinazioni per cui la potenza totale richiesta dalle unità interne risulta superiore alla potenza nominale dell’unità esterna. Nel caso di contemporanea richiesta di potenza da parte di tutte le unità
collegate la potenza disponibile per le singole unit
à risulterà in linea con quanto dichiarato nella tabella precedente.
