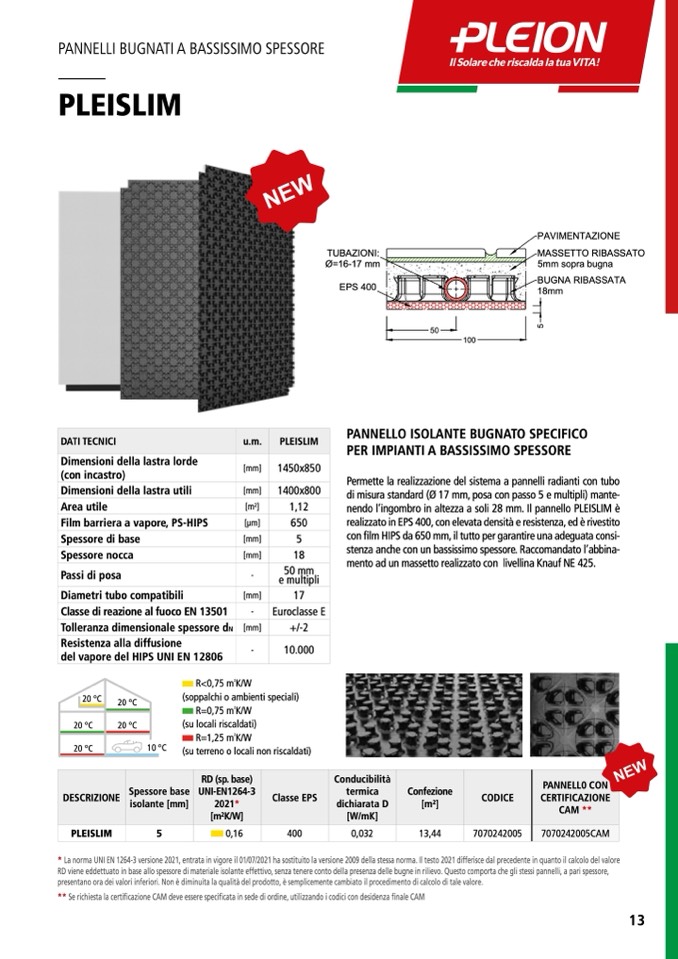

PANNELLI BUGNATI A BASSISSIMO SPESSORE

PLEISLIM

5

Dimensioni della lastra lorde

[mm]

(con incastro)

Dimensioni della lastra utili

[mm]

Area utile

[m2]

PANNELLO ISOLANTE BUGNATO SPECIFICO

PER IMPIANTI A BASSISSIMO SPESSORE

Permette la realizzazione del sistema a pannelli radianti con tubo

di misura standard (Ø 17 mm, posa con passo 5 e multipli) mante-

nendo l’ingombro in altezza a soli 28 mm. Il pannello PLEISLIM è

Film barriera a vapore, PS-HIPS

[μm]

realizzato in EPS 400, con elevata densità e resistenza, ed

è rivestito

Spessore di base

[mm]

Spessore nocca

[mm]

Passi di posa

-

Diametri tubo compatibili

[mm]

Classe di reazione al fuoco EN 13501

-

Tolleranza dimensionale spessore d

N

[mm]

Resistenza alla diffusione

del vapore del HIPS UNI EN 12806

con film HIPS da 650 mm, il tutto per garantire una adeguata consi-

stenza anche con un bassissimo spessore. Raccomandato l’abbina-

mento ad un massetto realizzato con livellina Knauf NE 425.

20 °C

20 °C

20 °C

20 °C

20 °C

-

R<0,75 m

2

K/W

(soppalchi o ambienti speciali)

R=0,75 m

2

K/W

(su locali riscaldati)

R=1,25 m

2

K/W

(su terreno o locali non riscaldati)

10 °C

1400x800

TUBAZIONI:

Ø=16-17 mm

EPS 400

PAVIMENTAZIONE

MASSETTO RIBASSATO

5mm sopra bugna

BUGNA RIBASSATA

18mm

1,12

650

5

18

50 mm

e multipli

17

Euroclasse E

+/-2

10.000

DESCRIZIONE

Spessore base

isolante [mm]

RD (sp. base)

UNI-EN1264-3

2021*

[m2K/W]

Classe EPS

Conducibilità

termica

dichiarata D

[W/mK]

Confezione

[m2]

CODICE

PANNELL0 CON

CERTIFICAZIONE

CAM **

PLEISLIM

5

0,16

400

0,032

13,44

7070242005

7070242005CAM

* La norma UNI EN 1264-3 versione 2021, entrata in vigore il 01/07/2021 ha sostituito la versione 2009 della stessa norma. Il testo 2021 differisce dal precedente in quanto il calcolo del valore

RD viene eddettuato in base allo spessore di materiale isolante effettivo, senza tenere conto della presenza delle bugne in rilievo. Questo comporta che gli stessi pannelli, a pari spessore,

presentano ora dei valori inferiori. Non

è diminuita la qualit

à del prodotto, è semplicemente cambiato il procedimento di calcolo di tale valore.

** Se richiesta la certificazione CAM deve essere specificata in sede di ordine, utilizzando i codici con desidenza

finale CAM

50

100

DATI TECNICI

u.m.

PLEISLIM

1450x850

13
