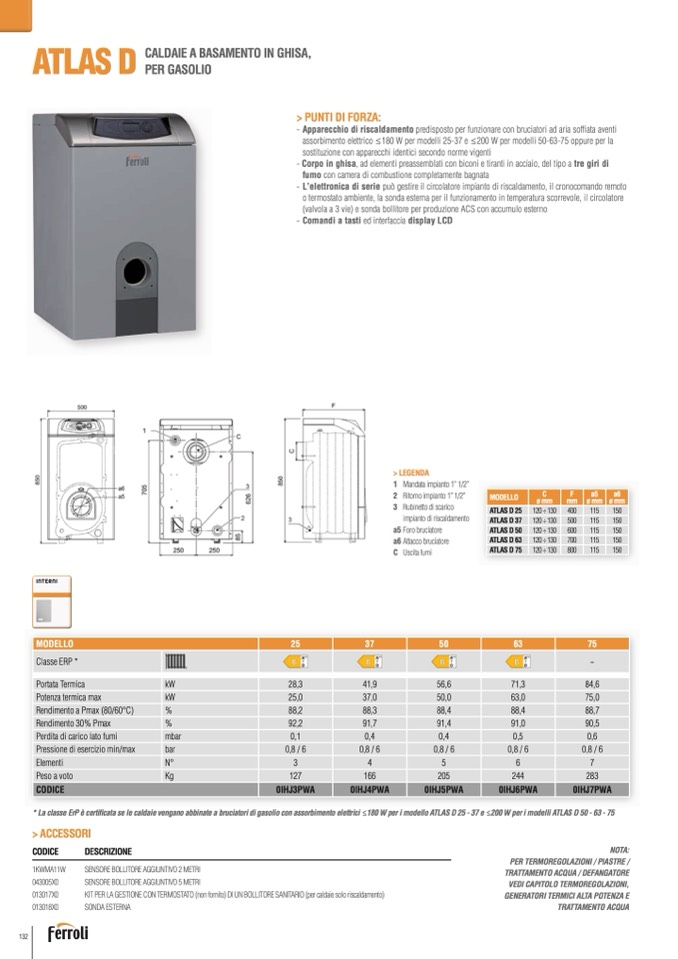

ATLAS D
CALDAIE A BASAMENTO IN GHISA
,
PER GASOLI
O
> PUNTI DI FORZA
:
- Apparecchio di riscaldamento predisposto per funzionare con bruciatori ad aria soffiata avent
i
assorbimento elettrico ≤180 W per modelli 25-37 e ≤200 W per modelli 50-63-75 oppure per l
a
sostituzione con apparecchi identici secondo norme vigent
i
- Corpo in ghisa, ad elementi preassemblati con biconi e tiranti in acciaio, del tipo a tre giri d
i
fumo con camera di combustione completamente bagnat
a
- L’elettronica di serie può gestire il circolatore impianto di riscaldamento, il cronocomando remoto
o termostato ambiente, la sonda esterna per il funzionamento in temperatura scorrevole, il circolatore
(valvola a 3 vie) e sonda bollitore per produzione ACS con accumulo estern
o
- Comandi a tasti ed interfaccia display LCD
> LEGEND
A
1 Mandata impianto 1” 1/2”
2 Ritorno impianto 1” 1/2
”
3 Rubinetto di scarico
impianto di riscaldamento
a5 Foro bruciator
e
a6 Attacco bruciator
e
C Uscita fum
i
MODELLO
C
ø mm
F
mm
a5
ø m
m
a
6
ø mm
ATLAS D 25 120 ÷ 130 400
115
150
ATLAS D 37 120 ÷ 130 500
115
150
ATLAS D 50 120 ÷ 130 600
115
150
ATLAS D 63 120 ÷ 130 700
115
150
ATLAS D 75 120 ÷ 130 800
115
150
INTERNI
MODELLO
25
37
50
63
75
Classe ERP
*
-
Portata Termica
kW
28,3
41,9
56,6
71,3
84,6
Potenza termica max
kW
25,0
37,0
50,0
63,0
75,
0
Rendimento a Pmax (80/60°C)
%
88,2
88,3
88,4
88,4
88,
7
Rendimento 30% Pmax
%
92,2
91,7
91,4
91,0
90,5
Perdita di carico lato fumi
mbar
0,1
0,4
0,4
0,5
0,6
Pressione di esercizio min/max
bar
0,8 / 6
0,8 / 6
0,8 / 6
0,8 / 6
0,8 / 6
Elementi
N°
3
4
5
6
7
Peso a voto
Kg
127
166
205
244
283
CODICE
0IHJ3PWA
0IHJ4PWA
0IHJ5PWA
0IHJ6PWA
0IHJ7PW
A
* La classe ErP è certi
ficata se le caldaie vengano abbinate a bruciatori di gasolio con assorbimento elettrici ≤180 W per i modello ATLAS D 25 - 37 e ≤200 W per i modelli ATLAS D 50 - 63 - 75
> ACCESSOR
I
CODIC
E
DESCRIZIONE
1KWMA11W
043005X0
013017X0
013018X0
SENSORE BOLLITORE AGGIUNTIVO 2 METR
I
SENSORE BOLLITORE AGGIUNTIVO 5 METR
I
KIT PER LA GESTIONE CON TERMOSTATO (non fornito) DI UN BOLLITORE SANITARIO (per caldaie solo riscaldamento
)
SONDA ESTERN
A
NOTA:
PER TERMOREGOLAZIONI / PIASTRE /
TRATTAMENTO ACQUA / DEFANGATOR
E
VEDI CAPITOLO TERMOREGOLAZIONI,
GENERATORI TERMICI ALTA POTENZA E
TRATTAMENTO ACQU
A
132
