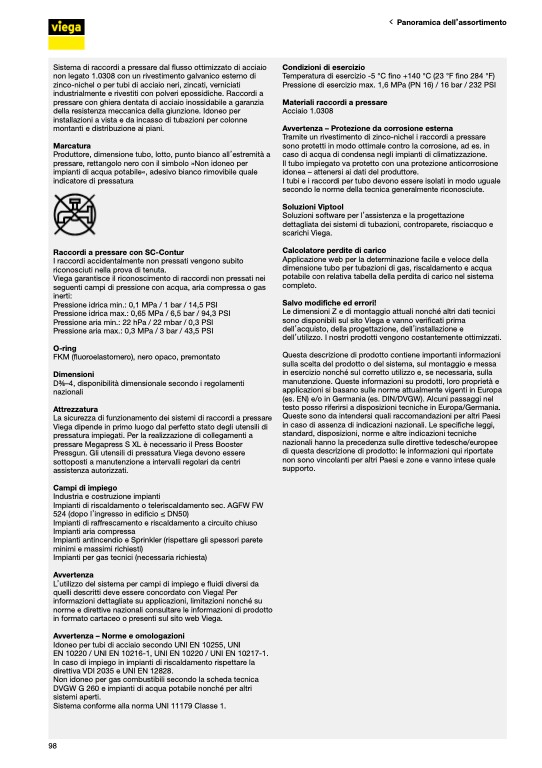

Sistema di raccordi a pressare dal flusso ottimizzato di acciaio
non legato 1.0308 con un rivestimento galvanico esterno di
zinco-nichel o per tubi di acciaio neri, zincati, verniciati
industrialmente e rivestiti con polveri epossidiche. Raccordi a
pressare con ghiera dentata di acciaio inossidabile a garanzia
della resistenza meccanica della giunzione. Idoneo per
installazioni a vista e da incasso di tubazioni per colonne
montanti e distribuzione ai piani.
Marcatura
Produttore, dimensione tubo, lotto, punto bianco all’estremità a
pressare, rettangolo nero con il simbolo »Non idoneo per
impianti di acqua potabile«, adesivo bianco rimovibile quale
indicatore di pressatura
Raccordi a pressare con SC-Contur
I raccordi accidentalmente non pressati vengono subito
riconosciuti nella prova di tenuta.
Viega garantisce il riconoscimento di raccordi non pressati nei
seguenti campi di pressione con acqua, aria compressa o gas
inerti:
Pressione idrica min.: 0,1 MPa / 1 bar / 14,5 PSI
Pressione idrica max.: 0,65 MPa / 6,5 bar / 94,3 PSI
Pressione aria min.: 22 hPa / 22 mbar / 0,3 PSI
Pressione aria max.: 0,3 MPa / 3 bar / 43,5 PSI
O-ring
FKM (fluoroelastomero), nero opaco, premontato
Dimensioni
D3⁄8–4, disponibilità dimensionale secondo i regolamenti
nazionali
Attrezzatura
La sicurezza di funzionamento dei sistemi di raccordi a pressare
Viega dipende in primo luogo dal perfetto stato degli utensili di
pressatura impiegati. Per la realizzazione di collegamenti a
pressare Megapress S XL è necessario il Press Booster
Pressgun. Gli utensili di pressatura Viega devono essere
sottoposti a manutenzione a intervalli regolari da centri
assistenza autorizzati.
Campi di impiego
Industria e costruzione impianti
Impianti di riscaldamento o teleriscaldamento sec. AGFW FW
524 (dopo l’ingresso in edificio ≤ DN50)
Impianti di raffrescamento e riscaldamento a circuito chiuso
Impianti aria compressa
Impianti antincendio e Sprinkler (rispettare gli spessori parete
minimi e massimi richiesti)
Impianti per gas tecnici (necessaria richiesta)
Avvertenza
L’utilizzo del sistema per campi di impiego e
fluidi diversi da
quelli descritti deve essere concordato con Viega! Per
informazioni dettagliate su applicazioni, limitazioni nonché su
norme e direttive nazionali consultare le informazioni di prodotto
in formato cartaceo o presenti sul sito web Viega.
Avvertenza – Norme e omologazioni
Idoneo per tubi di acciaio secondo UNI EN 10255, UNI
EN 10220 / UNI EN 10216-1, UNI EN 10220 / UNI EN 10217-1.
In caso di impiego in impianti di riscaldamento rispettare la
direttiva VDI 2035 e UNI EN 12828.
Non idoneo per gas combustibili secondo la scheda tecnica
DVGW G 260 e impianti di acqua potabile nonché per altri
sistemi aperti.
Sistema conforme alla norma UNI 11179 Classe 1.
Condizioni di esercizio
Temperatura di esercizio -5 °C fino +140 °C (23 °F fino 284 °F)
Pressione di esercizio max. 1,6 MPa (PN 16) / 16 bar / 232 PSI
Materiali raccordi a pressare
Acciaio 1.0308
Avvertenza – Protezione da corrosione esterna
Tramite un rivestimento di zinco-nichel i raccordi a pressare
sono protetti in modo ottimale contro la corrosione, ad es. in
caso di acqua di condensa negli impianti di climatizzazione.
Il tubo impiegato va protetto con una protezione anticorrosione
idonea – attenersi ai dati del produttore.
I tubi e i raccordi per tubo devono essere isolati in modo uguale
secondo le norme della tecnica generalmente riconosciute.
Soluzioni Viptool
Soluzioni software per l’assistenza e la progettazione
dettagliata dei sistemi di tubazioni, controparete, risciacquo e
scarichi Viega.
Calcolatore perdite di carico
Applicazione web per la determinazione facile e veloce della
dimensione tubo per tubazioni di gas, riscaldamento e acqua
potabile con relativa tabella della perdita di carico nel sistema
completo.
Salvo modifiche ed errori!
Le dimensioni Z e di montaggio attuali nonché altri dati tecnici
sono disponibili sul sito Viega e vanno verificati prima
dell’acquisto, della progettazione, dell’installazione e
dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.
Questa descrizione di prodotto contiene importanti informazioni
sulla scelta del prodotto o del sistema, sul montaggio e messa
in esercizio nonché sul corretto utilizzo e, se necessaria, sulla
manutenzione. Queste informazioni su prodotti, loro proprietà e
applicazioni si basano sulle norme attualmente vigenti in Europa
(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel
testo posso riferirsi a disposizioni tecniche in Europa/Germania.
Queste sono da intendersi quali raccomandazioni per altri Paesi
in caso di assenza di indicazioni nazionali. Le specifiche leggi,
standard, disposizioni, norme e altre indicazioni tecniche
nazionali hanno la precedenza sulle direttive tedesche/europee
di questa descrizione di prodotto: le informazioni qui riportate
non sono vincolanti per altri Paesi e zone e vanno intese quale
supporto.
