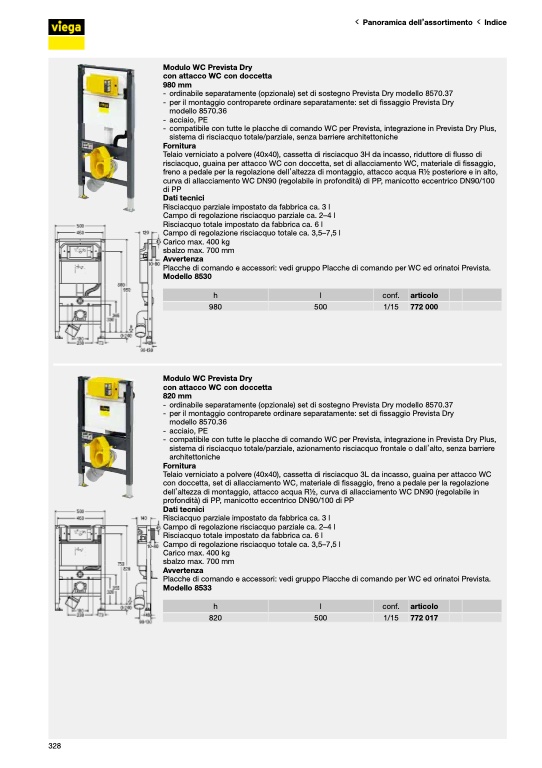

Panoramica dell’assortimento Indice

Modulo WC Prevista Dry

con attacco WC con doccetta

980 mm

- ordinabile separatamente (opzionale) set di sostegno Prevista Dry modello 8570.37

- per il montaggio controparete ordinare separatamente: set di fissaggio Prevista Dry

modello 8570.36

- acciaio, PE

- compatibile con tutte le placche di comando WC per Prevista, integrazione in Prevista Dry Plus,

sistema di risciacquo totale/parziale, senza barriere architettoniche

Fornitura

Telaio verniciato a polvere (40x40), cassetta di risciacquo 3H da incasso, riduttore di flusso di

risciacquo, guaina per attacco WC con doccetta, set di allacciamento WC, materiale di fissaggio,

freno a pedale per la regolazione dell’altezza di montaggio, attacco acqua R1⁄2 posteriore e in alto,

curva di allacciamento WC DN90 (regolabile in profondità) di PP, manicotto eccentrico DN90/100

di PP

Dati tecnici

Risciacquo parziale impostato da fabbrica ca. 3 l

Campo di regolazione risciacquo parziale ca. 2–4 l

Risciacquo totale impostato da fabbrica ca. 6 l

Campo di regolazione risciacquo totale ca. 3,5–7,5 l

Carico max. 400 kg

sbalzo max. 700 mm

Avvertenza

Placche di comando e accessori: vedi gruppo Placche di comando per WC ed orinatoi Prevista.

Modello 8530

980

h

l

conf.

articolo

500

1/15

Modulo WC Prevista Dry

con attacco WC con doccetta

820 mm

- ordinabile separatamente (opzionale) set di sostegno Prevista Dry modello 8570.37

- per il montaggio controparete ordinare separatamente: set di fissaggio Prevista Dry

modello 8570.36

- acciaio, PE

- compatibile con tutte le placche di comando WC per Prevista, integrazione in Prevista Dry Plus,

sistema di risciacquo totale/parziale, azionamento risciacquo frontale o dall’alto, senza barriere

architettoniche

Fornitura

Telaio verniciato a polvere (40x40), cassetta di risciacquo 3L da incasso, guaina per attacco WC

con doccetta, set di allacciamento WC, materiale di fissaggio, freno a pedale per la regolazione

dell’altezza di montaggio, attacco acqua R1⁄2, curva di allacciamento WC DN90 (regolabile in

profondità) di PP, manicotto eccentrico DN90/100 di PP

Dati tecnici

Risciacquo parziale impostato da fabbrica ca. 3 l

Campo di regolazione risciacquo parziale ca. 2–4 l

Risciacquo totale impostato da fabbrica ca. 6 l

Campo di regolazione risciacquo totale ca. 3,5–7,5 l

Carico max. 400 kg

sbalzo max. 700 mm

Avvertenza

Placche di comando e accessori: vedi gruppo Placche di comando per WC ed orinatoi Prevista.

Modello 8533

820

772 000

h

l

conf.

articolo

500

1/15

772 017

328
