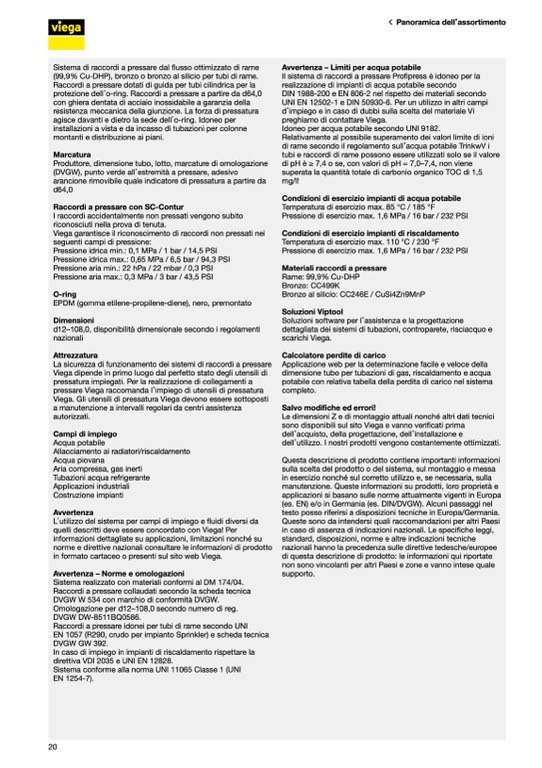

Panoramica dell’assortimento

Sistema di raccordi a pressare dal flusso ottimizzato di rame

(99,9% Cu-DHP), bronzo o bronzo al silicio per tubi di rame.

Raccordi a pressare dotati di guida per tubi cilindrica per la

protezione dell’o-ring. Raccordi a pressare a partire da d64,0

con ghiera dentata di acciaio inossidabile a garanzia della

resistenza meccanica della giunzione. La forza di pressatura

agisce davanti e dietro la sede dell’o-ring. Idoneo per

installazioni a vista e da incasso di tubazioni per colonne

montanti e distribuzione ai piani.

Marcatura

Produttore, dimensione tubo, lotto, marcature di omologazione

(DVGW), punto verde all’estremità a pressare, adesivo

arancione rimovibile quale indicatore di pressatura a partire da

d64,0

Raccordi a pressare con SC-Contur

I raccordi accidentalmente non pressati vengono subito

riconosciuti nella prova di tenuta.

Viega garantisce il riconoscimento di raccordi non pressati nei

seguenti campi di pressione:

Pressione idrica min.: 0,1 MPa / 1 bar / 14,5 PSI

Pressione idrica max.: 0,65 MPa / 6,5 bar / 94,3 PSI

Pressione aria min.: 22 hPa / 22 mbar / 0,3 PSI

Pressione aria max.: 0,3 MPa / 3 bar / 43,5 PSI

O-ring

EPDM (gomma etilene-propilene-diene), nero, premontato

Dimensioni

d12–108,0, disponibilità dimensionale secondo i regolamenti

nazionali

Attrezzatura

La sicurezza di funzionamento dei sistemi di raccordi a pressare

Viega dipende in primo luogo dal perfetto stato degli utensili di

pressatura impiegati. Per la realizzazione di collegamenti a

pressare Viega raccomanda l’impiego di utensili di pressatura

Viega. Gli utensili di pressatura Viega devono essere sottoposti

a manutenzione a intervalli regolari da centri assistenza

autorizzati.

Campi di impiego

Acqua potabile

Allacciamento ai radiatori/riscaldamento

Acqua piovana

Aria compressa, gas inerti

Tubazioni acqua refrigerante

Applicazioni industriali

Costruzione impianti

Avvertenza

L’utilizzo del sistema per campi di impiego e

fluidi diversi da

quelli descritti deve essere concordato con Viega! Per

informazioni dettagliate su applicazioni, limitazioni nonché su

norme e direttive nazionali consultare le informazioni di prodotto

in formato cartaceo o presenti sul sito web Viega.

Avvertenza – Norme e omologazioni

Sistema realizzato con materiali conformi al DM 174/04.

Raccordi a pressare collaudati secondo la scheda tecnica

DVGW W 534 con marchio di conformità DVGW.

Omologazione per d12–108,0 secondo numero di reg.

DVGW DW-8511BQ0586.

Raccordi a pressare idonei per tubi di rame secondo UNI

EN 1057 (R290, crudo per impianto Sprinkler) e scheda tecnica

DVGW GW 392.

In caso di impiego in impianti di riscaldamento rispettare la

direttiva VDI 2035 e UNI EN 12828.

Sistema conforme alla norma UNI 11065 Classe 1 (UNI

EN 1254-7).

Avvertenza – Limiti per acqua potabile

Il sistema di raccordi a pressare Profipress è idoneo per la

realizzazione di impianti di acqua potabile secondo

DIN 1988-200 e EN 806-2 nel rispetto dei materiali secondo

UNI EN 12502-1 e DIN 50930-6. Per un utilizzo in altri campi

d’impiego e in caso di dubbi sulla scelta del materiale Vi

preghiamo di contattare Viega.

Idoneo per acqua potabile secondo UNI 9182.

Relativamente al possibile superamento dei valori limite di ioni

di rame secondo il regolamento sull’acqua potabile TrinkwV i

tubi e raccordi di rame possono essere utilizzati solo se il valore

di pH è ≥ 7,4 o se, con valori di pH = 7,0–7,4, non viene

superata la quantità totale di carbonio organico TOC di 1,5

mg/l!

Condizioni di esercizio impianti di acqua potabile

Temperatura di esercizio max. 85 °C / 185 °F

Pressione di esercizio max. 1,6 MPa / 16 bar / 232 PSI

Condizioni di esercizio impianti di riscaldamento

Temperatura di esercizio max. 110 °C / 230 °F

Pressione di esercizio max. 1,6 MPa / 16 bar / 232 PSI

Materiali raccordi a pressare

Rame: 99,9% Cu-DHP

Bronzo: CC499K

Bronzo al silicio: CC246E / CuSi4Zn9MnP

Soluzioni Viptool

Soluzioni software per l’assistenza e la progettazione

dettagliata dei sistemi di tubazioni, controparete, risciacquo e

scarichi Viega.

Calcolatore perdite di carico

Applicazione web per la determinazione facile e veloce della

dimensione tubo per tubazioni di gas, riscaldamento e acqua

potabile con relativa tabella della perdita di carico nel sistema

completo.

Salvo modifiche ed errori!

Le dimensioni Z e di montaggio attuali nonché altri dati tecnici

sono disponibili sul sito Viega e vanno verificati prima

dell’acquisto, della progettazione, dell’installazione e

dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.

Questa descrizione di prodotto contiene importanti informazioni

sulla scelta del prodotto o del sistema, sul montaggio e messa

in esercizio nonché sul corretto utilizzo e, se necessaria, sulla

manutenzione. Queste informazioni su prodotti, loro proprietà e

applicazioni si basano sulle norme attualmente vigenti in Europa

(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel

testo posso riferirsi a disposizioni tecniche in Europa/Germania.

Queste sono da intendersi quali raccomandazioni per altri Paesi

in caso di assenza di indicazioni nazionali. Le specifiche leggi,

standard, disposizioni, norme e altre indicazioni tecniche

nazionali hanno la precedenza sulle direttive tedesche/europee

di questa descrizione di prodotto: le informazioni qui riportate

non sono vincolanti per altri Paesi e zone e vanno intese quale

supporto.
