Panoramica dell’assortimento Indice
Corriacqua Advantix
X1
X1

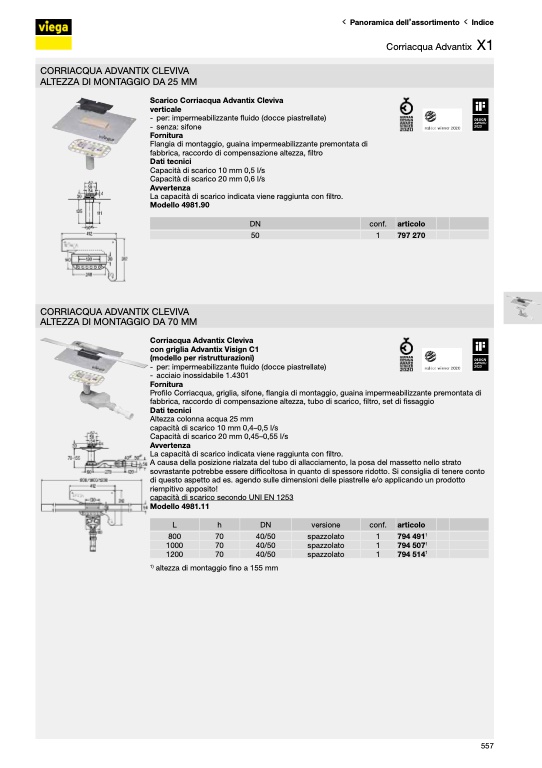

CORRIACQUA ADVANTIX CLEVIVA
ALTEZZA DI MONTAGGIO DA 25 MM
Scarico Corriacqua Advantix Cleviva
verticale
- per: impermeabilizzante fluido (docce piastrellate)
- senza: sifone
Fornitura
Flangia di montaggio, guaina impermeabilizzante premontata di
fabbrica, raccordo di compensazione altezza, filtro
Dati tecnici
Capacità di scarico 10 mm 0,5 l/s
Capacità di scarico 20 mm 0,6 l/s
Avvertenza
La capacità di scarico indicata viene raggiunta con filtro.
Modello 4981.90
50
DN
conf.
articolo
1
Corriacqua Advantix Cleviva
con griglia Advantix Visign C1
(modello per ristrutturazioni)
- per: impermeabilizzante fluido (docce piastrellate)
- acciaio inossidabile 1.4301
Fornitura
Profilo Corriacqua, griglia, sifone, flangia di montaggio, guaina impermeabilizzante premontata di
fabbrica, raccordo di compensazione altezza, tubo di scarico, filtro, set di fissaggio
Dati tecnici
Altezza colonna acqua 25 mm
capacità di scarico 10 mm 0,4–0,5 l/s
Capacità di scarico 20 mm 0,45–0,55 l/s
Avvertenza
La capacità di scarico indicata viene raggiunta con filtro.
A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato
sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto
di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto
riempitivo apposito!
capacità di scarico secondo UNI EN 1253
Modello 4981.11
1)
altezza di montaggio fino a 155 mm
797 270
CORRIACQUA ADVANTIX CLEVIVA
ALTEZZA DI MONTAGGIO DA 70 MM
L
1000
1200
h
70
DN
40/50
40/50
versione
spazzolato
conf.
articolo
800
70
70
40/50
spazzolato
1
1
794 491
1
794 507
1
spazzolato
1
794 514
1
557
