Viega - 2022/2023

Panoramica dell’assortimento Indice

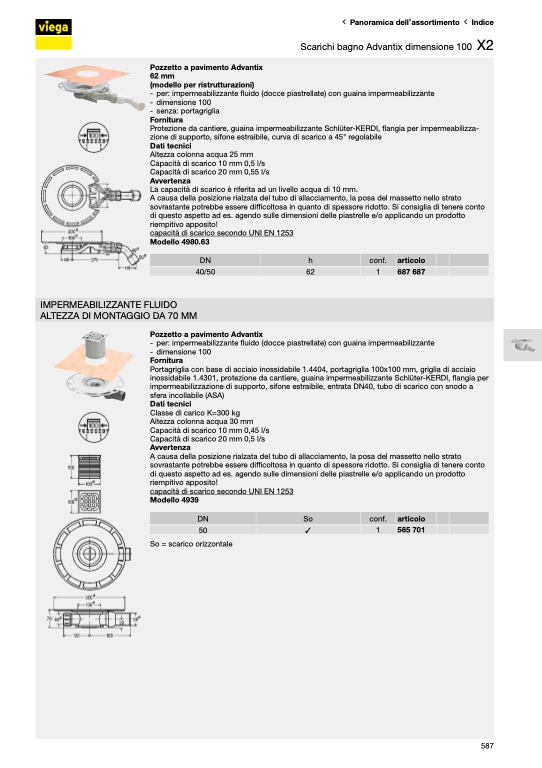

Scarichi bagno Advantix dimensione 100

X2

Pozzetto a pavimento Advantix

62 mm

(modello per ristrutturazioni)

- per: impermeabilizzante fluido (docce piastrellate) con guaina impermeabilizzante

- dimensione 100

- senza: portagriglia

Fornitura

Protezione da cantiere, guaina impermeabilizzante Schlüter-KERDI, flangia per impermeabilizza-

zione di supporto, sifone estraibile, curva di scarico a 45° regolabile

Dati tecnici

Altezza colonna acqua 25 mm

Capacità di scarico 10 mm 0,5 l/s

Capacità di scarico 20 mm 0,55 l/s

Avvertenza

La capacità di scarico è riferita ad un livello acqua di 10 mm.

A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato

sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto

di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto

riempitivo apposito!

capacità di scarico secondo UNI EN 1253

Modello 4980.63

40/50

conf.

articolo

687 687

IMPERMEABILIZZANTE FLUIDO

ALTEZZA DI MONTAGGIO DA 70 MM

Pozzetto a pavimento Advantix

- per: impermeabilizzante fluido (docce piastrellate) con guaina impermeabilizzante

- dimensione 100

Fornitura

Portagriglia con base di acciaio inossidabile 1.4404, portagriglia 100x100 mm, griglia di acciaio

inossidabile 1.4301, protezione da cantiere, guaina impermeabilizzante Schlüter-KERDI, flangia per

impermeabilizzazione di supporto, sifone estraibile, entrata DN40, tubo di scarico con snodo a

sfera incollabile (ASA)

Dati tecnici

Classe di carico K=300 kg

Altezza colonna acqua 30 mm

Capacità di scarico 10 mm 0,45 l/s

Capacità di scarico 20 mm 0,5 l/s
