Panoramica dell’assortimento Indice

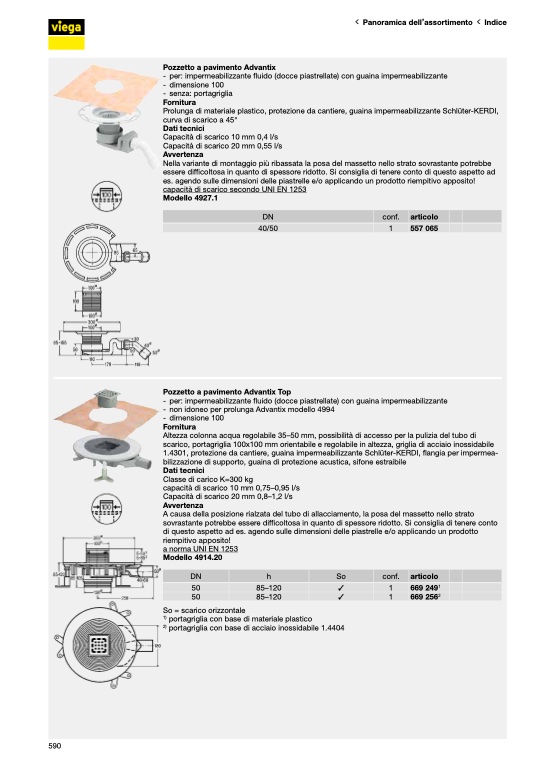

Pozzetto a pavimento Advantix
- per: impermeabilizzante fluido (docce piastrellate) con guaina impermeabilizzante
- dimensione 100
- senza: portagriglia
Fornitura
Prolunga di materiale plastico, protezione da cantiere, guaina impermeabilizzante Schlüter-KERDI,
curva di scarico a 45°
Dati tecnici
Capacità di scarico 10 mm 0,4 l/s
Capacità di scarico 20 mm 0,55 l/s
Avvertenza
Nella variante di montaggio più ribassata la posa del massetto nello strato sovrastante potrebbe
essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto di questo aspetto ad
es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto riempitivo apposito!
capacità di scarico secondo UNI EN 1253
Modello 4927.1
DN
articolo
40/50
conf.
1
557 065
Pozzetto a pavimento Advantix Top
- per: impermeabilizzante fluido (docce piastrellate) con guaina impermeabilizzante
- non idoneo per prolunga Advantix modello 4994
- dimensione 100
Fornitura
Altezza colonna acqua regolabile 35–50 mm, possibilità di accesso per la pulizia del tubo di
scarico, portagriglia 100x100 mm orientabile e regolabile in altezza, griglia di acciaio inossidabile
1.4301, protezione da cantiere, guaina impermeabilizzante Schlüter-KERDI, flangia per impermea-
bilizzazione di supporto, guaina di protezione acustica, sifone estraibile
Dati tecnici
Classe di carico K=300 kg
capacità di scarico 10 mm 0,75–0,95 l/s
Capacità di scarico 20 mm 0,8–1,2 l/s
Avvertenza
A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato
sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto
di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto
riempitivo apposito!
a norma UNI EN 1253
Modello 4914.20
So = scarico orizzontale
1)
portagriglia con base di materiale plastico
2)
portagriglia con base di acciaio inossidabile 1.4404
DN
h
So
conf.
articolo
50
50
85–120
85–120
✓
✓
1
1
669 249
1
669 256
2
590
