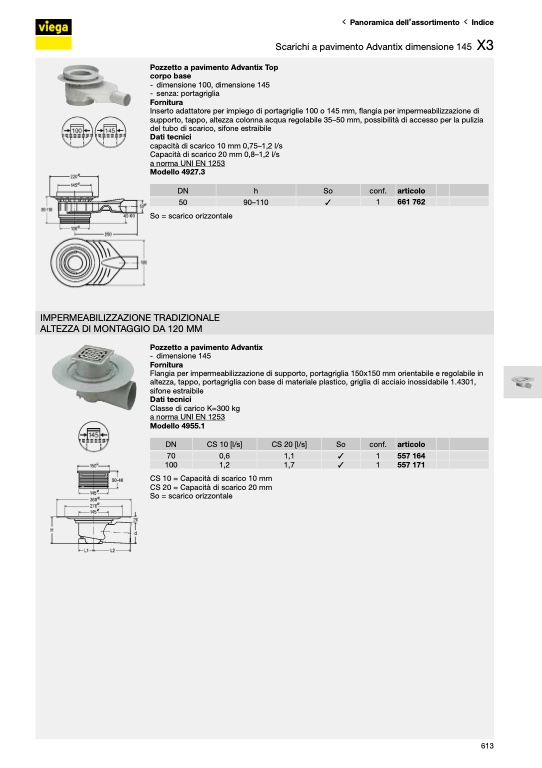

Panoramica dell’assortimento Indice

Scarichi a pavimento Advantix dimensione 145

X3

X3

Pozzetto a pavimento Advantix Top

corpo base

- dimensione 100, dimensione 145

- senza: portagriglia

Fornitura

Inserto adattatore per impiego di portagriglie 100 o 145 mm, flangia per impermeabilizzazione di

supporto, tappo, altezza colonna acqua regolabile 35–50 mm, possibilità di accesso per la pulizia

del tubo di scarico, sifone estraibile

Dati tecnici

capacità di scarico 10 mm 0,75–1,2 l/s

Capacità di scarico 20 mm 0,8–1,2 l/s

a norma UNI EN 1253

Modello 4927.3

50

So = scarico orizzontale

DN

h

Pozzetto a pavimento Advantix

- dimensione 145

Fornitura

Flangia per impermeabilizzazione di supporto, portagriglia 150x150 mm orientabile e regolabile in

altezza, tappo, portagriglia con base di materiale plastico, griglia di acciaio inossidabile 1.4301,

sifone estraibile

Dati tecnici

Classe di carico K=300 kg

a norma UNI EN 1253

Modello 4955.1

CS 10 = Capacità di scarico 10 mm

CS 20 = Capacità di scarico 20 mm

So = scarico orizzontale

So

conf.

articolo

90–110

✓

1

661 762

IMPERMEABILIZZAZIONE TRADIZIONALE

ALTEZZA DI MONTAGGIO DA 120 MM

DN

CS 10 [l/s]

CS 20 [l/s]

So

conf.

articolo

70

100

0,6

1,2

1,1

1,7

✓

✓

1

1

557 164

557 171

613
