VMC a scomparsa

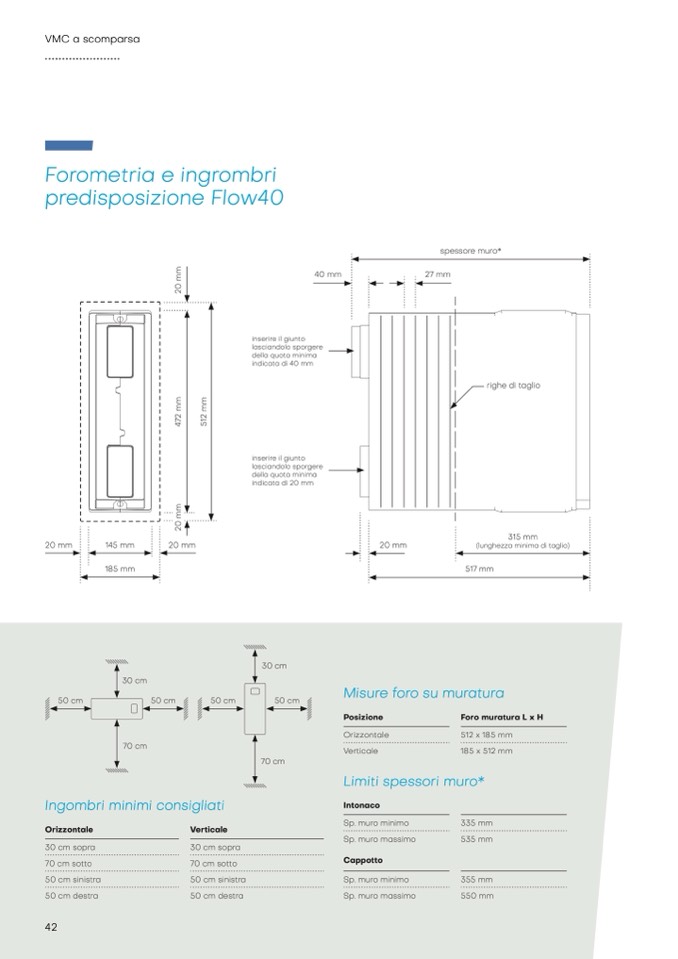

Forometria e ingrombri

predisposizione Flow40

spessore muro*

40 mm

inserire il giunto

lasciandolo sporgere

della quota minima

indicata di 40 mm

inserire il giunto

lasciandolo sporgere

della quota minima

indicata di 20 mm

27 mm

righe di taglio

20 mm

145 mm

185 mm

30 cm

70 cm

20 mm

20 mm

315 mm

(lunghezza minima di taglio)

517 mm

50 cm

50 cm

50 cm

30 cm

50 cm

70 cm

Misure foro su muratura

Posizione

Orizzontale

Verticale

Foro muratura L x H

185 x 512 mm

512 x 185 mm

Limiti spessori muro*

Ingombri minimi consigliati

Intonaco

Sp. muro minimo

Sp. muro massimo

Cappotto

Sp. muro minimo

Sp. muro massimo

335 mm

Orizzontale

30 cm sopra

70 cm sotto

50 cm sinistra

50 cm destra

Verticale

50 cm destra

535 mm

550 mm

30 cm sopra

70 cm sotto

50 cm sinistra

355 mm
