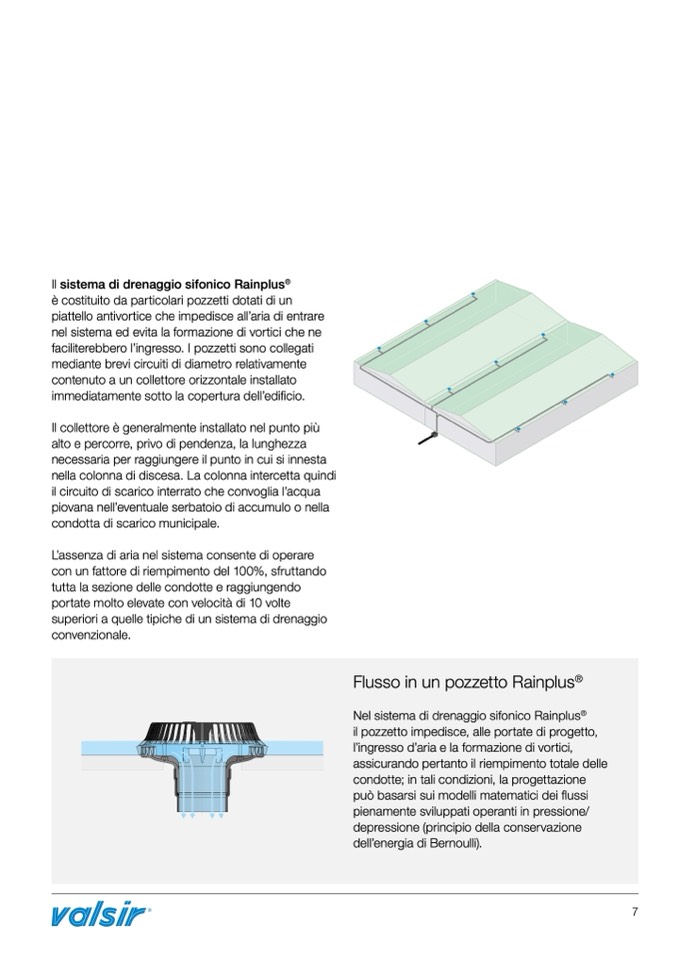

Il sistema di drenaggio sifonico Rainplus

®

è costituito da particolari pozzetti dotati di un

piattello antivortice che impedisce all’aria di entrare

nel sistema ed evita la formazione di vortici che ne

faciliterebbero l’ingresso. I pozzetti sono collegati

mediante brevi circuiti di diametro relativamente

contenuto a un collettore orizzontale installato

immediatamente sotto la copertura dell’edificio.

Il collettore è generalmente installato nel punto più

alto e percorre, privo di pendenza, la lunghezza

necessaria per raggiungere il punto in cui si innesta

nella colonna di discesa. La colonna intercetta quindi

il circuito di scarico interrato che convoglia l’acqua

piovana nell’eventuale serbatoio di accumulo o nella

condotta di scarico municipale.

L’assenza di aria nel sistema consente di operare

con un fattore di riempimento del 100%, sfruttando

tutta la sezione delle condotte e raggiungendo

portate molto elevate con velocità di 10 volte

superiori a quelle tipiche di un sistema di drenaggio

convenzionale.

Flusso in un pozzetto Rainplus

®

Nel sistema di drenaggio sifonico Rainplus

®

il pozzetto impedisce, alle portate di progetto,

l’ingresso d’aria e la formazione di vortici,

assicurando pertanto il riempimento totale delle

condotte; in tali condizioni, la progettazione

può basarsi sui modelli matematici dei flussi

pienamente sviluppati operanti in pressione/

depressione (principio della conservazione

dell’energia di Bernoulli).
