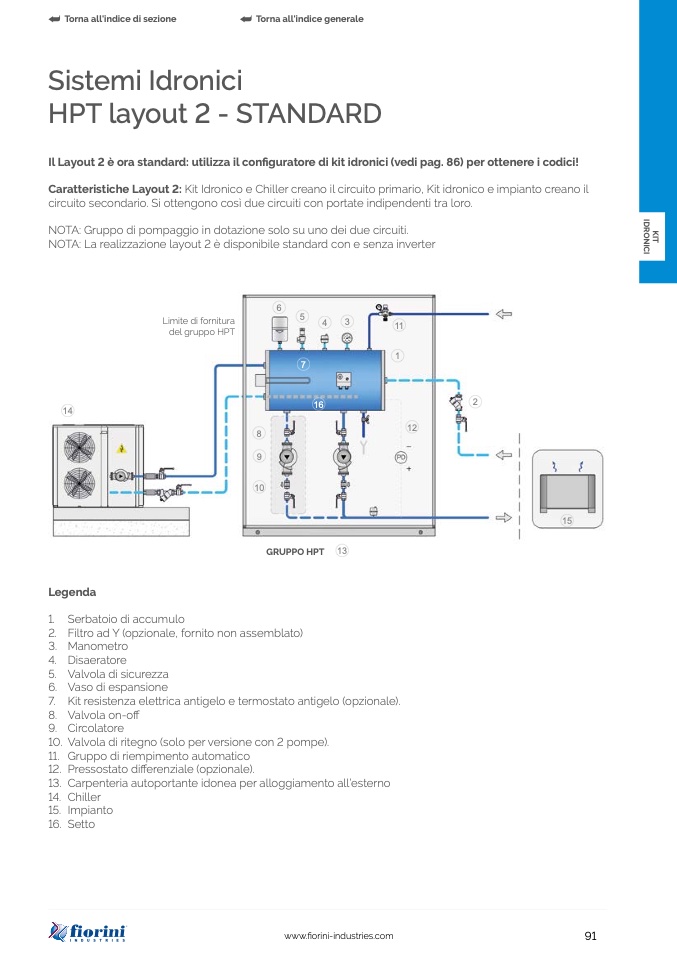

Sistemi Idronici

HPT layout 2 - STANDARD

Il Layout 2 è ora standard: utilizza il configuratore di kit idronici (vedi pag. 86) per ottenere i codici!

Caratteristiche Layout 2: Kit Idronico e Chiller creano il circuito primario, Kit idronico e impianto creano il

circuito secondario. Si ottengono così due circuiti con portate indipendenti tra loro.

NOTA: Gruppo di pompaggio in dotazione solo su uno dei due circuiti.

NOTA: La realizzazione layout 2 è disponibile standard con e senza inverter

Limite di fornitura

del gruppo HPT

8

9

10

6

5

7

16

GRUPPO HPT 13

4

3

11

1

14

2

12

Legenda

1. Serbatoio di accumulo

2. Filtro ad Y (opzionale, fornito non assemblato)

3. Manometro

4. Disaeratore

5. Valvola di sicurezza

6. Vaso di espansione

7. Kit resistenza elettrica antigelo e termostato antigelo (opzionale).

8. Valvola on-off

9. Circolatore

10. Valvola di ritegno (solo per versione con 2 pompe).

11. Gruppo di riempimento automatico

12. Pressostato differenziale (opzionale).

13. Carpenteria autoportante idonea per alloggiamento all’esterno

14. Chiller

15. Impianto

16. Setto

15
