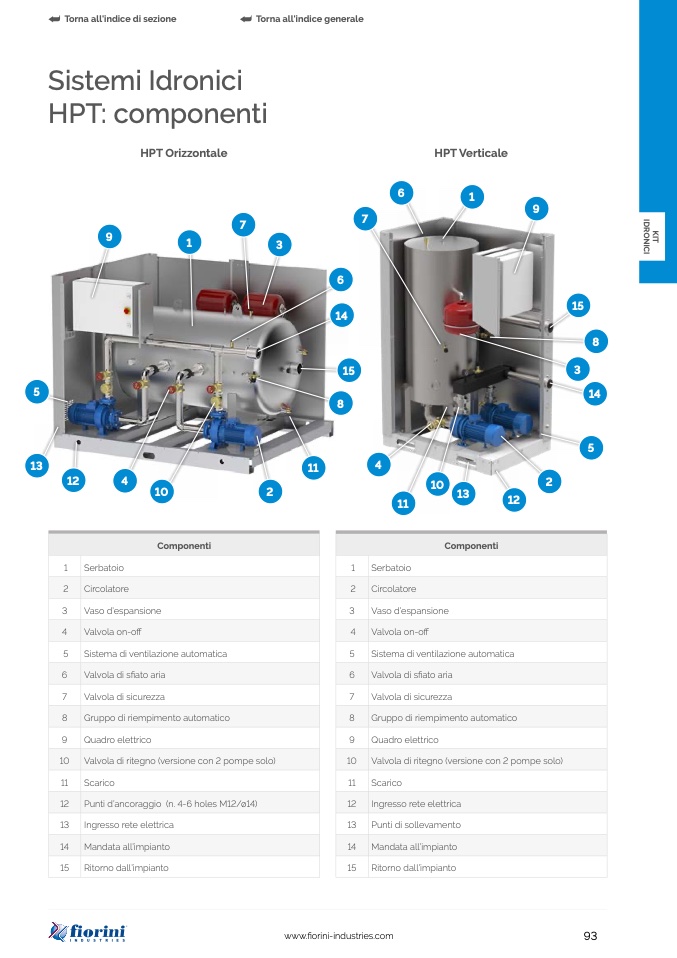

Sistemi Idronici

HPT: componenti

HPT Orizzontale

HPT Verticale

6

1

9

7

7

9

1

15

1

8

5

8

14

3

5

13

12

10

4

3

6

14

2

11

4

10

11

13

12

2

5

Componenti

1

Serbatoio

2

Circolatore

3

Vaso d’espansione

4

Valvola on-off

5

Sistema di ventilazione automatica

6

Valvola di sfiato aria

7

Valvola di sicurezza

8

Gruppo di riempimento automatico

9

Quadro elettrico

10

Valvola di ritegno (versione con 2 pompe solo)

11

Scarico

12

Punti d’ancoraggio (n. 4-6 holes M12/ø14)

13

Ingresso rete elettrica

14

Mandata all’impianto

15

Ritorno dall’impianto

Componenti

1

Serbatoio

2

Circolatore

3

Vaso d’espansione

4

Valvola on-off

5

Sistema di ventilazione automatica

6

Valvola di sfiato aria

7

Valvola di sicurezza

8

Gruppo di riempimento automatico

9

Quadro elettrico

10

Valvola di ritegno (versione con 2 pompe solo)

11

Scarico

12

Ingresso rete elettrica

13

Punti di sollevamento

14

Mandata all’impianto

15

Ritorno dall’impianto
