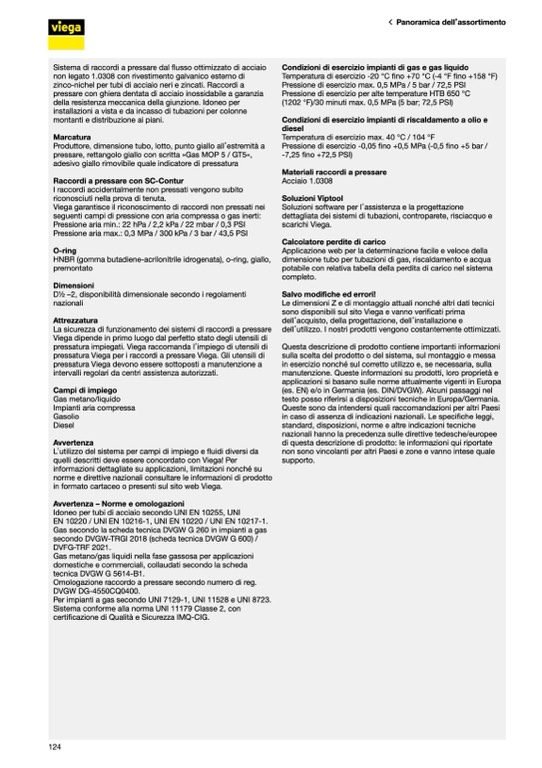

Panoramica dell’assortimento
Sistema di raccordi a pressare dal flusso ottimizzato di acciaio
non legato 1.0308 con rivestimento galvanico esterno di
zinco-nichel per tubi di acciaio neri e zincati. Raccordi a
pressare con ghiera dentata di acciaio inossidabile a garanzia
della resistenza meccanica della giunzione. Idoneo per
installazioni a vista e da incasso di tubazioni per colonne
montanti e distribuzione ai piani.
Marcatura
Produttore, dimensione tubo, lotto, punto giallo all’estremità a
pressare, rettangolo giallo con scritta »Gas MOP 5 / GT5«,
adesivo giallo rimovibile quale indicatore di pressatura
Raccordi a pressare con SC-Contur
I raccordi accidentalmente non pressati vengono subito
riconosciuti nella prova di tenuta.
Viega garantisce il riconoscimento di raccordi non pressati nei
seguenti campi di pressione con aria compressa o gas inerti:
Pressione aria min.: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI
Pressione aria max.: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI
O-ring
HNBR (gomma butadiene-acrilonitrile idrogenata), o-ring, giallo,
premontato
Dimensioni
D1⁄2 –2, disponibilità dimensionale secondo i regolamenti
nazionali
Attrezzatura
La sicurezza di funzionamento dei sistemi di raccordi a pressare
Viega dipende in primo luogo dal perfetto stato degli utensili di
pressatura impiegati. Viega raccomanda l’impiego di utensili di
pressatura Viega per i raccordi a pressare Viega. Gli utensili di
pressatura Viega devono essere sottoposti a manutenzione a
intervalli regolari da centri assistenza autorizzati.
Campi di impiego
Gas metano/liquido
Impianti aria compressa
Gasolio
Diesel
Avvertenza
L’utilizzo del sistema per campi di impiego e fluidi diversi da
quelli descritti deve essere concordato con Viega! Per
informazioni dettagliate su applicazioni, limitazioni nonché su
norme e direttive nazionali consultare le informazioni di prodotto
in formato cartaceo o presenti sul sito web Viega.
Avvertenza – Norme e omologazioni
Idoneo per tubi di acciaio secondo UNI EN 10255, UNI
EN 10220 / UNI EN 10216-1, UNI EN 10220 / UNI EN 10217-1.
Gas secondo la scheda tecnica DVGW G 260 in impianti a gas
secondo DVGW-TRGI 2018 (scheda tecnica DVGW G 600) /
DVFG-TRF 2021.
Gas metano/gas liquidi nella fase gassosa per applicazioni
domestiche e commerciali, collaudati secondo la scheda
tecnica DVGW G 5614-B1.
Omologazione raccordo a pressare secondo numero di reg.
DVGW DG-4550CQ0400.
Per impianti a gas secondo UNI 7129-1, UNI 11528 e UNI 8723.
Sistema conforme alla norma UNI 11179 Classe 2, con
certificazione di Qualità e Sicurezza IMQ-CIG.
Condizioni di esercizio impianti di gas e gas liquido
Temperatura di esercizio -20 °C fino +70 °C (-4 °F fino +158 °F)
Pressione di esercizio max. 0,5 MPa / 5 bar / 72,5 PSI
Pressione di esercizio per alte temperature HTB 650 °C
(1202 °F)/30 minuti max. 0,5 MPa (5 bar; 72,5 PSI)
Condizioni di esercizio impianti di riscaldamento a olio e
diesel
Temperatura di esercizio max. 40 °C / 104 °F
Pressione di esercizio -0,05 fino +0,5 MPa (-0,5 fino +5 bar /
-7,25 fino +72,5 PSI)
Materiali raccordi a pressare
Acciaio 1.0308
Soluzioni Viptool
Soluzioni software per l’assistenza e la progettazione
dettagliata dei sistemi di tubazioni, controparete, risciacquo e
scarichi Viega.
Calcolatore perdite di carico
Applicazione web per la determinazione facile e veloce della
dimensione tubo per tubazioni di gas, riscaldamento e acqua
potabile con relativa tabella della perdita di carico nel sistema
completo.
Salvo modifiche ed errori!
Le dimensioni Z e di montaggio attuali nonché altri dati tecnici
sono disponibili sul sito Viega e vanno verificati prima
dell’acquisto, della progettazione, dell’installazione e
dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.
Questa descrizione di prodotto contiene importanti informazioni
sulla scelta del prodotto o del sistema, sul montaggio e messa
in esercizio nonché sul corretto utilizzo e, se necessaria, sulla
manutenzione. Queste informazioni su prodotti, loro proprietà e
applicazioni si basano sulle norme attualmente vigenti in Europa
(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel
testo posso riferirsi a disposizioni tecniche in Europa/Germania.
Queste sono da intendersi quali raccomandazioni per altri Paesi
in caso di assenza di indicazioni nazionali. Le specifiche leggi,
standard, disposizioni, norme e altre indicazioni tecniche
nazionali hanno la precedenza sulle direttive tedesche/europee
di questa descrizione di prodotto: le informazioni qui riportate
non sono vincolanti per altri Paesi e zone e vanno intese quale
supporto.
