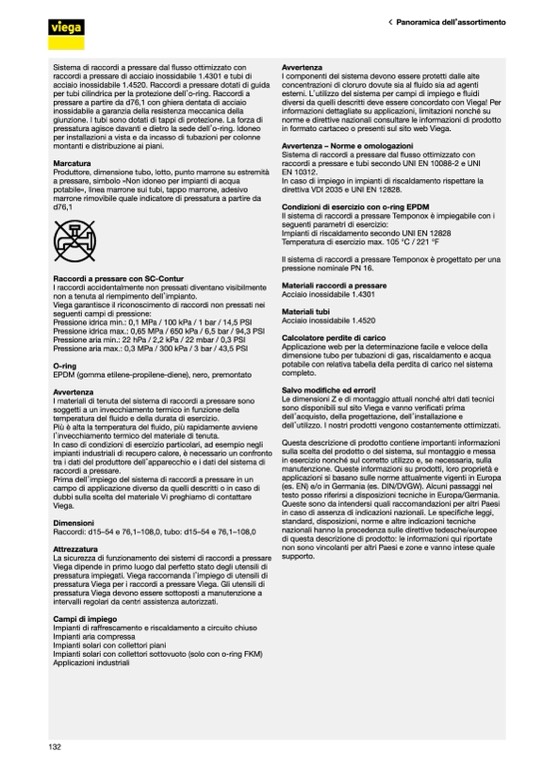

Panoramica dell’assortimento

Sistema di raccordi a pressare dal flusso ottimizzato con

raccordi a pressare di acciaio inossidabile 1.4301 e tubi di

acciaio inossidabile 1.4520. Raccordi a pressare dotati di guida

per tubi cilindrica per la protezione dell’o-ring. Raccordi a

pressare a partire da d76,1 con ghiera dentata di acciaio

inossidabile a garanzia della resistenza meccanica della

giunzione. I tubi sono dotati di tappi di protezione. La forza di

pressatura agisce davanti e dietro la sede dell’o-ring. Idoneo

per installazioni a vista e da incasso di tubazioni per colonne

montanti e distribuzione ai piani.

Marcatura

Produttore, dimensione tubo, lotto, punto marrone su estremità

a pressare, simbolo »Non idoneo per impianti di acqua

potabile«, linea marrone sui tubi, tappo marrone, adesivo

marrone rimovibile quale indicatore di pressatura a partire da

d76,1

Raccordi a pressare con SC-Contur

I raccordi accidentalmente non pressati diventano visibilmente

non a tenuta al riempimento dell’impianto.

Viega garantisce il riconoscimento di raccordi non pressati nei

seguenti campi di pressione:

Pressione idrica min.: 0,1 MPa / 100 kPa / 1 bar / 14,5 PSI

Pressione idrica max.: 0,65 MPa / 650 kPa / 6,5 bar / 94,3 PSI

Pressione aria min.: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI

Pressione aria max.: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI

O-ring

EPDM (gomma etilene-propilene-diene), nero, premontato

Avvertenza

I materiali di tenuta del sistema di raccordi a pressare sono

soggetti a un invecchiamento termico in funzione della

temperatura del fluido e della durata di esercizio.

Più è alta la temperatura del fluido, più rapidamente avviene

l’invecchiamento termico del materiale di tenuta.

In caso di condizioni di esercizio particolari, ad esempio negli

impianti industriali di recupero calore, è necessario un confronto

tra i dati del produttore dell’apparecchio e i dati del sistema di

raccordi a pressare.

Prima dell’impiego del sistema di raccordi a pressare in un

campo di applicazione diverso da quelli descritti o in caso di

dubbi sulla scelta del materiale Vi preghiamo di contattare

Viega.

Dimensioni

Raccordi: d15–54 e 76,1–108,0, tubo: d15–54 e 76,1–108,0

Attrezzatura

La sicurezza di funzionamento dei sistemi di raccordi a pressare

Viega dipende in primo luogo dal perfetto stato degli utensili di

pressatura impiegati. Viega raccomanda l’impiego di utensili di

pressatura Viega per i raccordi a pressare Viega. Gli utensili di

pressatura Viega devono essere sottoposti a manutenzione a

intervalli regolari da centri assistenza autorizzati.

Campi di impiego

Impianti di raffrescamento e riscaldamento a circuito chiuso

Impianti aria compressa

Impianti solari con collettori piani

Impianti solari con collettori sottovuoto (solo con o-ring FKM)

Applicazioni industriali

Avvertenza

I componenti del sistema devono essere protetti dalle alte

concentrazioni di cloruro dovute sia al fluido sia ad agenti

esterni. L’utilizzo del sistema per campi di impiego e fluidi

diversi da quelli descritti deve essere concordato con Viega! Per

informazioni dettagliate su applicazioni, limitazioni nonché su

norme e direttive nazionali consultare le informazioni di prodotto

in formato cartaceo o presenti sul sito web Viega.

Avvertenza – Norme e omologazioni

Sistema di raccordi a pressare dal flusso ottimizzato con

raccordi a pressare e tubi secondo UNI EN 10088-2 e UNI

EN 10312.

In caso di impiego in impianti di riscaldamento rispettare la

direttiva VDI 2035 e UNI EN 12828.

Condizioni di esercizio con o-ring EPDM

Il sistema di raccordi a pressare Temponox è impiegabile con i

seguenti parametri di esercizio:

Impianti di riscaldamento secondo UNI EN 12828

Temperatura di esercizio max. 105 °C / 221 °F

Il sistema di raccordi a pressare Temponox è progettato per una

pressione nominale PN 16.

Materiali raccordi a pressare

Acciaio inossidabile 1.4301

Materiali tubi

Acciaio inossidabile 1.4520

Calcolatore perdite di carico

Applicazione web per la determinazione facile e veloce della

dimensione tubo per tubazioni di gas, riscaldamento e acqua

potabile con relativa tabella della perdita di carico nel sistema

completo.

Salvo modifiche ed errori!

Le dimensioni Z e di montaggio attuali nonché altri dati tecnici

sono disponibili sul sito Viega e vanno verificati prima

dell’acquisto, della progettazione, dell’installazione e

dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.

Questa descrizione di prodotto contiene importanti informazioni

sulla scelta del prodotto o del sistema, sul montaggio e messa

in esercizio nonché sul corretto utilizzo e, se necessaria, sulla

manutenzione. Queste informazioni su prodotti, loro proprietà e

applicazioni si basano sulle norme attualmente vigenti in Europa

(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel

testo posso riferirsi a disposizioni tecniche in Europa/Germania.

Queste sono da intendersi quali raccomandazioni per altri Paesi

in caso di assenza di indicazioni nazionali. Le specifiche leggi,

standard, disposizioni, norme e altre indicazioni tecniche

nazionali hanno la precedenza sulle direttive tedesche/europee

di questa descrizione di prodotto: le informazioni qui riportate

non sono vincolanti per altri Paesi e zone e vanno intese quale

supporto.
