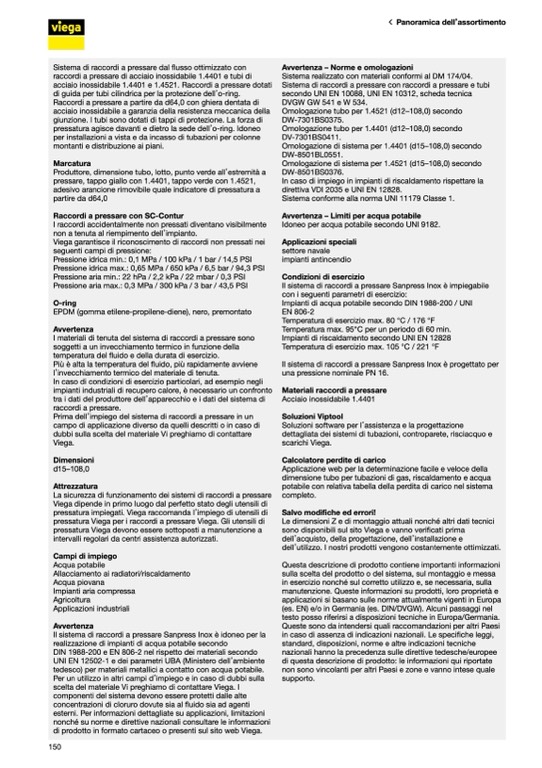

Panoramica dell’assortimento
Sistema di raccordi a pressare dal flusso ottimizzato con
raccordi a pressare di acciaio inossidabile 1.4401 e tubi di
acciaio inossidabile 1.4401 e 1.4521. Raccordi a pressare dotati
di guida per tubi cilindrica per la protezione dell’o-ring.
Raccordi a pressare a partire da d64,0 con ghiera dentata di
acciaio inossidabile a garanzia della resistenza meccanica della
giunzione. I tubi sono dotati di tappi di protezione. La forza di
pressatura agisce davanti e dietro la sede dell’o-ring. Idoneo
per installazioni a vista e da incasso di tubazioni per colonne
montanti e distribuzione ai piani.
Marcatura
Produttore, dimensione tubo, lotto, punto verde all’estremità a
pressare, tappo giallo con 1.4401, tappo verde con 1.4521,
adesivo arancione rimovibile quale indicatore di pressatura a
partire da d64,0
Raccordi a pressare con SC-Contur
I raccordi accidentalmente non pressati diventano visibilmente
non a tenuta al riempimento dell’impianto.
Viega garantisce il riconoscimento di raccordi non pressati nei
seguenti campi di pressione:
Pressione idrica min.: 0,1 MPa / 100 kPa / 1 bar / 14,5 PSI
Pressione idrica max.: 0,65 MPa / 650 kPa / 6,5 bar / 94,3 PSI
Pressione aria min.: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI
Pressione aria max.: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI
O-ring
EPDM (gomma etilene-propilene-diene), nero, premontato
Avvertenza
I materiali di tenuta del sistema di raccordi a pressare sono
soggetti a un invecchiamento termico in funzione della
temperatura del fluido e della durata di esercizio.
Più è alta la temperatura del fluido, più rapidamente avviene
l’invecchiamento termico del materiale di tenuta.
In caso di condizioni di esercizio particolari, ad esempio negli
impianti industriali di recupero calore, è necessario un confronto
tra i dati del produttore dell’apparecchio e i dati del sistema di
raccordi a pressare.
Prima dell’impiego del sistema di raccordi a pressare in un
campo di applicazione diverso da quelli descritti o in caso di
dubbi sulla scelta del materiale Vi preghiamo di contattare
Viega.
Dimensioni
d15–108,0
Attrezzatura
La sicurezza di funzionamento dei sistemi di raccordi a pressare
Viega dipende in primo luogo dal perfetto stato degli utensili di
pressatura impiegati. Viega raccomanda l’impiego di utensili di
pressatura Viega per i raccordi a pressare Viega. Gli utensili di
pressatura Viega devono essere sottoposti a manutenzione a
intervalli regolari da centri assistenza autorizzati.
Campi di impiego
Acqua potabile
Allacciamento ai radiatori/riscaldamento
Acqua piovana
Impianti aria compressa
Agricoltura
Applicazioni industriali
Avvertenza
Il sistema di raccordi a pressare Sanpress Inox è idoneo per la
realizzazione di impianti di acqua potabile secondo
DIN 1988-200 e EN 806-2 nel rispetto dei materiali secondo
UNI EN 12502-1 e dei parametri UBA (Ministero dell’ambiente
tedesco) per materiali metallici a contatto con acqua potabile.
Per un utilizzo in altri campi d’impiego e in caso di dubbi sulla
scelta del materiale Vi preghiamo di contattare Viega. I
componenti del sistema devono essere protetti dalle alte
concentrazioni di cloruro dovute sia al fluido sia ad agenti
esterni. Per informazioni dettagliate su applicazioni, limitazioni
nonché su norme e direttive nazionali consultare le informazioni
di prodotto in formato cartaceo o presenti sul sito web Viega.
Avvertenza – Norme e omologazioni
Sistema realizzato con materiali conformi al DM 174/04.
Sistema di raccordi a pressare con raccordi a pressare e tubi
secondo UNI EN 10088, UNI EN 10312, scheda tecnica
DVGW GW 541 e W 534.
Omologazione tubo per 1.4521 (d12–108,0) secondo
DW-7301BS0375.
Omologazione tubo per 1.4401 (d12–108,0) secondo
DV-7301BS0411.
Omologazione di sistema per 1.4401 (d15–108,0) secondo
DW-8501BL0551.
Omologazione di sistema per 1.4521 (d15–108,0) secondo
DW-8501BS0376.
In caso di impiego in impianti di riscaldamento rispettare la
direttiva VDI 2035 e UNI EN 12828.
Sistema conforme alla norma UNI 11179 Classe 1.
Avvertenza – Limiti per acqua potabile
Idoneo per acqua potabile secondo UNI 9182.
Applicazioni speciali
settore navale
impianti antincendio
Condizioni di esercizio
Il sistema di raccordi a pressare Sanpress Inox è impiegabile
con i seguenti parametri di esercizio:
Impianti di acqua potabile secondo DIN 1988-200 / UNI
EN 806-2
Temperatura di esercizio max. 80 °C / 176 °F
Temperatura max. 95°C per un periodo di 60 min.
Impianti di riscaldamento secondo UNI EN 12828
Temperatura di esercizio max. 105 °C / 221 °F
Il sistema di raccordi a pressare Sanpress Inox è progettato per
una pressione nominale PN 16.
Materiali raccordi a pressare
Acciaio inossidabile 1.4401
Soluzioni Viptool
Soluzioni software per l’assistenza e la progettazione
dettagliata dei sistemi di tubazioni, controparete, risciacquo e
scarichi Viega.
Calcolatore perdite di carico
Applicazione web per la determinazione facile e veloce della
dimensione tubo per tubazioni di gas, riscaldamento e acqua
potabile con relativa tabella della perdita di carico nel sistema
completo.
Salvo modifiche ed errori!
Le dimensioni Z e di montaggio attuali nonché altri dati tecnici
sono disponibili sul sito Viega e vanno verificati prima
dell’acquisto, della progettazione, dell’installazione e
dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.
Questa descrizione di prodotto contiene importanti informazioni
sulla scelta del prodotto o del sistema, sul montaggio e messa
in esercizio nonché sul corretto utilizzo e, se necessaria, sulla
manutenzione. Queste informazioni su prodotti, loro proprietà e
applicazioni si basano sulle norme attualmente vigenti in Europa
(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel
testo posso riferirsi a disposizioni tecniche in Europa/Germania.
Queste sono da intendersi quali raccomandazioni per altri Paesi
in caso di assenza di indicazioni nazionali. Le specifiche leggi,
standard, disposizioni, norme e altre indicazioni tecniche
nazionali hanno la precedenza sulle direttive tedesche/europee
di questa descrizione di prodotto: le informazioni qui riportate
non sono vincolanti per altri Paesi e zone e vanno intese quale
supporto.
