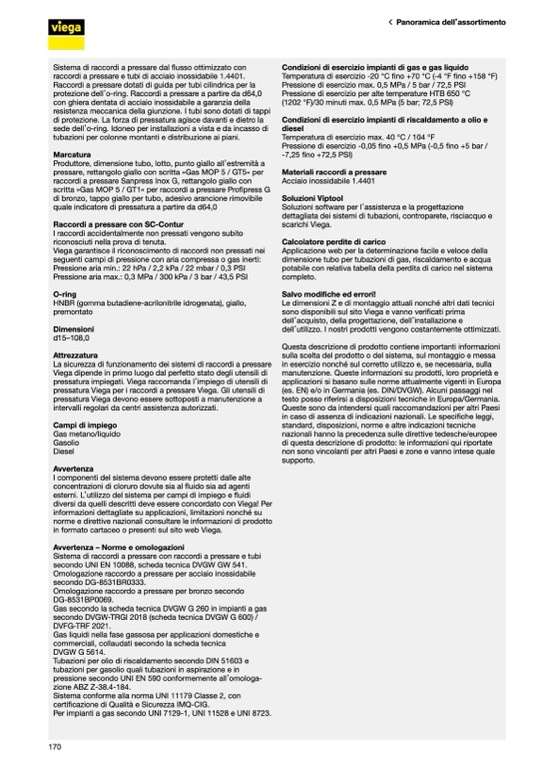

Panoramica dell’assortimento

Sistema di raccordi a pressare dal flusso ottimizzato con

raccordi a pressare e tubi di acciaio inossidabile 1.4401.

Raccordi a pressare dotati di guida per tubi cilindrica per la

protezione dell’o-ring. Raccordi a pressare a partire da d64,0

con ghiera dentata di acciaio inossidabile a garanzia della

resistenza meccanica della giunzione. I tubi sono dotati di tappi

di protezione. La forza di pressatura agisce davanti e dietro la

sede dell’o-ring. Idoneo per installazioni a vista e da incasso di

tubazioni per colonne montanti e distribuzione ai piani.

Marcatura

Produttore, dimensione tubo, lotto, punto giallo all’estremità a

pressare, rettangolo giallo con scritta »Gas MOP 5 / GT5« per

raccordi a pressare Sanpress Inox G, rettangolo giallo con

scritta »Gas MOP 5 / GT1« per raccordi a pressare Pro

fipress G

di bronzo, tappo giallo per tubo, adesivo arancione rimovibile

quale indicatore di pressatura a partire da d64,0

Raccordi a pressare con SC-Contur

I raccordi accidentalmente non pressati vengono subito

riconosciuti nella prova di tenuta.

Viega garantisce il riconoscimento di raccordi non pressati nei

seguenti campi di pressione con aria compressa o gas inerti:

Pressione aria min.: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI

Pressione aria max.: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI

O-ring

HNBR (gomma butadiene-acrilonitrile idrogenata), giallo,

premontato

Dimensioni

d15–108,0

Attrezzatura

La sicurezza di funzionamento dei sistemi di raccordi a pressare

Viega dipende in primo luogo dal perfetto stato degli utensili di

pressatura impiegati. Viega raccomanda l’impiego di utensili di

pressatura Viega per i raccordi a pressare Viega. Gli utensili di

pressatura Viega devono essere sottoposti a manutenzione a

intervalli regolari da centri assistenza autorizzati.

Campi di impiego

Gas metano/liquido

Gasolio

Diesel

Avvertenza

I componenti del sistema devono essere protetti dalle alte

concentrazioni di cloruro dovute sia al fluido sia ad agenti

esterni. L’utilizzo del sistema per campi di impiego e fluidi

diversi da quelli descritti deve essere concordato con Viega! Per

informazioni dettagliate su applicazioni, limitazioni nonché su

norme e direttive nazionali consultare le informazioni di prodotto

in formato cartaceo o presenti sul sito web Viega.

Avvertenza – Norme e omologazioni

Sistema di raccordi a pressare con raccordi a pressare e tubi

secondo UNI EN 10088, scheda tecnica DVGW GW 541.

Omologazione raccordo a pressare per acciaio inossidabile

secondo DG-8531BR0333.

Omologazione raccordo a pressare per bronzo secondo

DG-8531BP0069.

Gas secondo la scheda tecnica DVGW G 260 in impianti a gas

secondo DVGW-TRGI 2018 (scheda tecnica DVGW G 600) /

DVFG-TRF 2021.

Gas liquidi nella fase gassosa per applicazioni domestiche e

commerciali, collaudati secondo la scheda tecnica

DVGW G 5614.

Tubazioni per olio di riscaldamento secondo DIN 51603 e

tubazioni per gasolio quali tubazioni in aspirazione e in

pressione secondo UNI EN 590 conformemente all’omologa-

zione ABZ Z-38.4-184.

Sistema conforme alla norma UNI 11179 Classe 2, con

certificazione di Qualità e Sicurezza IMQ-CIG.

Per impianti a gas secondo UNI 7129-1, UNI 11528 e UNI 8723.

Condizioni di esercizio impianti di gas e gas liquido

Temperatura di esercizio -20 °C fino +70 °C (-4 °F fino +158 °F)

Pressione di esercizio max. 0,5 MPa / 5 bar / 72,5 PSI

Pressione di esercizio per alte temperature HTB 650 °C

(1202 °F)/30 minuti max. 0,5 MPa (5 bar; 72,5 PSI)

Condizioni di esercizio impianti di riscaldamento a olio e

diesel

Temperatura di esercizio max. 40 °C / 104 °F

Pressione di esercizio -0,05 fino +0,5 MPa (-0,5 fino +5 bar /

-7,25 fino +72,5 PSI)

Materiali raccordi a pressare

Acciaio inossidabile 1.4401

Soluzioni Viptool

Soluzioni software per l’assistenza e la progettazione

dettagliata dei sistemi di tubazioni, controparete, risciacquo e

scarichi Viega.

Calcolatore perdite di carico

Applicazione web per la determinazione facile e veloce della

dimensione tubo per tubazioni di gas, riscaldamento e acqua

potabile con relativa tabella della perdita di carico nel sistema

completo.

Salvo modifiche ed errori!

Le dimensioni Z e di montaggio attuali nonché altri dati tecnici

sono disponibili sul sito Viega e vanno verificati prima

dell’acquisto, della progettazione, dell’installazione e

dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.

Questa descrizione di prodotto contiene importanti informazioni

sulla scelta del prodotto o del sistema, sul montaggio e messa

in esercizio nonché sul corretto utilizzo e, se necessaria, sulla

manutenzione. Queste informazioni su prodotti, loro proprietà e

applicazioni si basano sulle norme attualmente vigenti in Europa

(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel

testo posso riferirsi a disposizioni tecniche in Europa/Germania.

Queste sono da intendersi quali raccomandazioni per altri Paesi

in caso di assenza di indicazioni nazionali. Le specifiche leggi,

standard, disposizioni, norme e altre indicazioni tecniche

nazionali hanno la precedenza sulle direttive tedesche/europee

di questa descrizione di prodotto: le informazioni qui riportate

non sono vincolanti per altri Paesi e zone e vanno intese quale

supporto.
