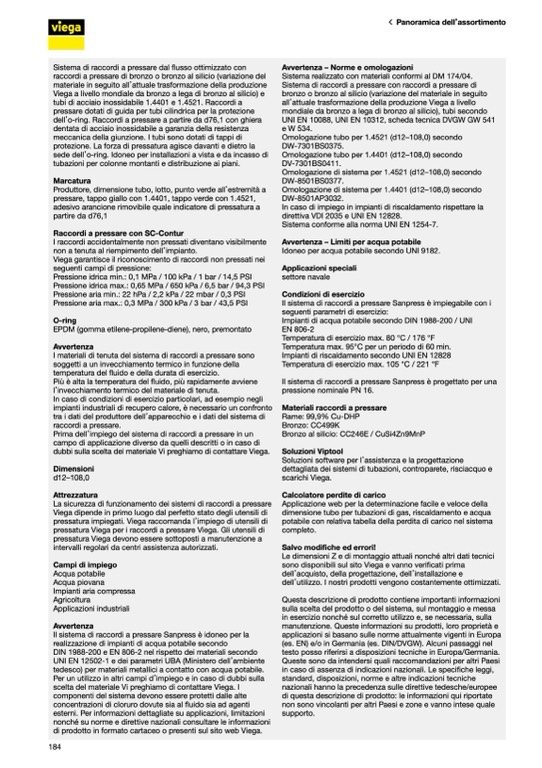

Panoramica dell’assortimento

Sistema di raccordi a pressare dal flusso ottimizzato con

raccordi a pressare di bronzo o bronzo al silicio (variazione del

materiale in seguito all’attuale trasformazione della produzione

Viega a livello mondiale da bronzo a lega di bronzo al silicio) e

tubi di acciaio inossidabile 1.4401 e 1.4521. Raccordi a

pressare dotati di guida per tubi cilindrica per la protezione

dell’o-ring. Raccordi a pressare a partire da d76,1 con ghiera

dentata di acciaio inossidabile a garanzia della resistenza

meccanica della giunzione. I tubi sono dotati di tappi di

protezione. La forza di pressatura agisce davanti e dietro la

sede dell’o-ring. Idoneo per installazioni a vista e da incasso di

tubazioni per colonne montanti e distribuzione ai piani.

Marcatura

Produttore, dimensione tubo, lotto, punto verde all’estremità a

pressare, tappo giallo con 1.4401, tappo verde con 1.4521,

adesivo arancione rimovibile quale indicatore di pressatura a

partire da d76,1

Raccordi a pressare con SC-Contur

I raccordi accidentalmente non pressati diventano visibilmente

non a tenuta al riempimento dell’impianto.

Viega garantisce il riconoscimento di raccordi non pressati nei

seguenti campi di pressione:

Pressione idrica min.: 0,1 MPa / 100 kPa / 1 bar / 14,5 PSI

Pressione idrica max.: 0,65 MPa / 650 kPa / 6,5 bar / 94,3 PSI

Pressione aria min.: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI

Pressione aria max.: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI

O-ring

EPDM (gomma etilene-propilene-diene), nero, premontato

Avvertenza

I materiali di tenuta del sistema di raccordi a pressare sono

soggetti a un invecchiamento termico in funzione della

temperatura del fluido e della durata di esercizio.

Più è alta la temperatura del fluido, più rapidamente avviene

l’invecchiamento termico del materiale di tenuta.

In caso di condizioni di esercizio particolari, ad esempio negli

impianti industriali di recupero calore, è necessario un confronto

tra i dati del produttore dell’apparecchio e i dati del sistema di

raccordi a pressare.

Prima dell’impiego del sistema di raccordi a pressare in un

campo di applicazione diverso da quelli descritti o in caso di

dubbi sulla scelta del materiale Vi preghiamo di contattare Viega.

Dimensioni

d12–108,0

Attrezzatura

La sicurezza di funzionamento dei sistemi di raccordi a pressare

Viega dipende in primo luogo dal perfetto stato degli utensili di

pressatura impiegati. Viega raccomanda l’impiego di utensili di

pressatura Viega per i raccordi a pressare Viega. Gli utensili di

pressatura Viega devono essere sottoposti a manutenzione a

intervalli regolari da centri assistenza autorizzati.

Campi di impiego

Acqua potabile

Acqua piovana

Impianti aria compressa

Agricoltura

Applicazioni industriali

Avvertenza

Il sistema di raccordi a pressare Sanpress è idoneo per la

realizzazione di impianti di acqua potabile secondo

DIN 1988-200 e EN 806-2 nel rispetto dei materiali secondo

UNI EN 12502-1 e dei parametri UBA (Ministero dell’ambiente

tedesco) per materiali metallici a contatto con acqua potabile.

Per un utilizzo in altri campi d’impiego e in caso di dubbi sulla

scelta del materiale Vi preghiamo di contattare Viega. I

componenti del sistema devono essere protetti dalle alte

concentrazioni di cloruro dovute sia al fluido sia ad agenti

esterni. Per informazioni dettagliate su applicazioni, limitazioni

nonché su norme e direttive nazionali consultare le informazioni

di prodotto in formato cartaceo o presenti sul sito web Viega.

Avvertenza – Norme e omologazioni

Sistema realizzato con materiali conformi al DM 174/04.

Sistema di raccordi a pressare con raccordi a pressare di

bronzo o bronzo al silicio (variazione del materiale in seguito

all’attuale trasformazione della produzione Viega a livello

mondiale da bronzo a lega di bronzo al silicio), tubi secondo

UNI EN 10088, UNI EN 10312, scheda tecnica DVGW GW 541

eW534.

Omologazione tubo per 1.4521 (d12–108,0) secondo

DW-7301BS0375.

Omologazione tubo per 1.4401 (d12–108,0) secondo

DV-7301BS0411.

Omologazione di sistema per 1.4521 (d12–108,0) secondo

DW-8501BS0377.

Omologazione di sistema per 1.4401 (d12–108,0) secondo

DW-8501AP3032.

In caso di impiego in impianti di riscaldamento rispettare la

direttiva VDI 2035 e UNI EN 12828.

Sistema conforme alla norma UNI EN 1254-7.

Avvertenza – Limiti per acqua potabile

Idoneo per acqua potabile secondo UNI 9182.

Applicazioni speciali

settore navale

Condizioni di esercizio

Il sistema di raccordi a pressare Sanpress è impiegabile con i

seguenti parametri di esercizio:

Impianti di acqua potabile secondo DIN 1988-200 / UNI

EN 806-2

Temperatura di esercizio max. 80 °C / 176 °F

Temperatura max. 95°C per un periodo di 60 min.

Impianti di riscaldamento secondo UNI EN 12828

Temperatura di esercizio max. 105 °C / 221 °F

Il sistema di raccordi a pressare Sanpress è progettato per una

pressione nominale PN 16.

Materiali raccordi a pressare

Rame: 99,9% Cu-DHP

Bronzo: CC499K

Bronzo al silicio: CC246E / CuSi4Zn9MnP

Soluzioni Viptool

Soluzioni software per l’assistenza e la progettazione

dettagliata dei sistemi di tubazioni, controparete, risciacquo e

scarichi Viega.

Calcolatore perdite di carico

Applicazione web per la determinazione facile e veloce della

dimensione tubo per tubazioni di gas, riscaldamento e acqua

potabile con relativa tabella della perdita di carico nel sistema

completo.

Salvo modifiche ed errori!

Le dimensioni Z e di montaggio attuali nonché altri dati tecnici

sono disponibili sul sito Viega e vanno verificati prima

dell’acquisto, della progettazione, dell’installazione e

dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.

Questa descrizione di prodotto contiene importanti informazioni

sulla scelta del prodotto o del sistema, sul montaggio e messa

in esercizio nonché sul corretto utilizzo e, se necessaria, sulla

manutenzione. Queste informazioni su prodotti, loro proprietà e

applicazioni si basano sulle norme attualmente vigenti in Europa

(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel

testo posso riferirsi a disposizioni tecniche in Europa/Germania.

Queste sono da intendersi quali raccomandazioni per altri Paesi

in caso di assenza di indicazioni nazionali. Le specifiche leggi,

standard, disposizioni, norme e altre indicazioni tecniche

nazionali hanno la precedenza sulle direttive tedesche/europee

di questa descrizione di prodotto: le informazioni qui riportate

non sono vincolanti per altri Paesi e zone e vanno intese quale

supporto.
