J4 RUBINETTERIA SANITARIA ELETTRONICA

�

�

�

�

�

�

�

�

��

�� ���

���

���

NUOVO

���

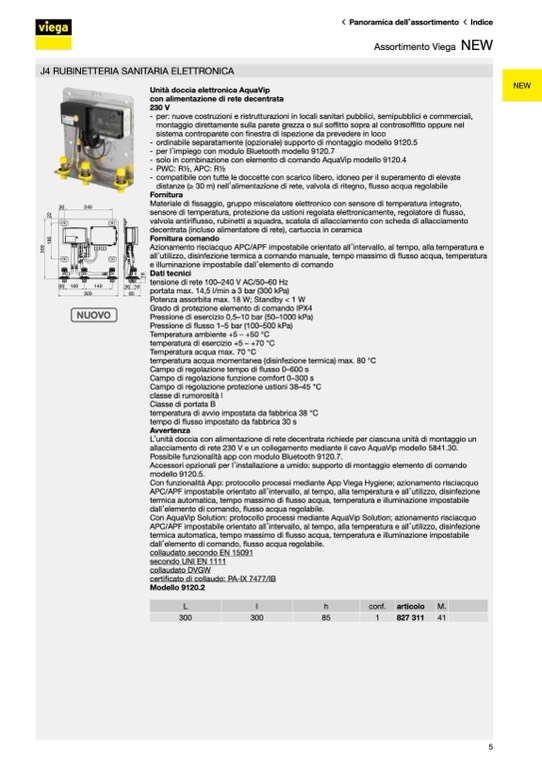

Unità doccia elettronica AquaVip

con alimentazione di rete decentrata

230 V

- per: nuove costruzioni e ristrutturazioni in locali sanitari pubblici, semipubblici e commerciali,

montaggio direttamente sulla parete grezza o sul soffitto sopra al controsoffitto oppure nel

sistema controparete con finestra di ispezione da prevedere in loco

- ordinabile separatamente (opzionale) supporto di montaggio modello 9120.5

- per l’impiego con modulo Bluetooth modello 9120.7

- solo in combinazione con elemento di comando AquaVip modello 9120.4

- PWC: R1⁄2, APC: R1⁄2

- compatibile con tutte le doccette con scarico libero, idoneo per il superamento di elevate

distanze (≥ 30 m) nell’alimentazione di rete, valvola di ritegno, flusso acqua regolabile

Fornitura

Materiale di fissaggio, gruppo miscelatore elettronico con sensore di temperatura integrato,

sensore di temperatura, protezione da ustioni regolata elettronicamente, regolatore di flusso,

valvola antiriflusso, rubinetti a squadra, scatola di allacciamento con scheda di allacciamento

decentrata (incluso alimentatore di rete), cartuccia in ceramica

Fornitura comando

Azionamento risciacquo APC/APF impostabile orientato all’intervallo, al tempo, alla temperatura e

all’utilizzo, disinfezione termica a comando manuale, tempo massimo di flusso acqua, temperatura

e illuminazione impostabile dall’elemento di comando

�

�

Dati tecnici

�� ��

tensione di rete 100–240 V AC/50–60 Hz

��

portata max. 14,5 l/min a 3 bar (300 kPa)

Potenza assorbita max. 18 W; Standby < 1 W

Grado di protezione elemento di comando IPX4

Pressione di esercizio 0,5–10 bar (50–1000 kPa)

Pressione di flusso 1–5 bar (100–500 kPa)

Temperatura ambiente +5 – +50 °C

temperatura di esercizio +5 – +70 °C

Temperatura acqua max. 70 °C

temperatura acqua momentanea (disinfezione termica) max. 80 °C

Campo di regolazione tempo di flusso 0–600 s

Campo di regolazione funzione comfort 0–300 s

Campo di regolazione protezione ustioni 38–45 °C

classe di rumorosità I

Classe di portata B

temperatura di avvio impostata da fabbrica 38 °C

tempo di flusso impostato da fabbrica 30 s

Avvertenza

L’unità doccia con alimentazione di rete decentrata richiede per ciascuna unità di montaggio un

allacciamento di rete 230 V e un collegamento mediante il cavo AquaVip modello 5841.30.

Possibile funzionalità app con modulo Bluetooth 9120.7.

Accessori opzionali per l’installazione a umido: supporto di montaggio elemento di comando

modello 9120.5.

Con funzionalità App: protocollo processi mediante App Viega Hygiene; azionamento risciacquo

APC/APF impostabile orientato all’intervallo, al tempo, alla temperatura e all’utilizzo, disinfezione

termica automatica, tempo massimo di flusso acqua, temperatura e illuminazione impostabile

dall’elemento di comando, flusso acqua regolabile.

Con AquaVip Solution: protocollo processi mediante AquaVip Solution; azionamento risciacquo

APC/APF impostabile orientato all’intervallo, al tempo, alla temperatura e all’utilizzo, disinfezione

termica automatica, tempo massimo di flusso acqua, temperatura e illuminazione impostabile

dall’elemento di comando, flusso acqua regolabile.

collaudato secondo EN 15091

secondo UNI EN 1111

collaudato DVGW

certificato di collaudo: PA-IX 7477/IB

Modello 9120.2

L

l

h

300

300

85

conf. articolo

M.

1

827 311

41
