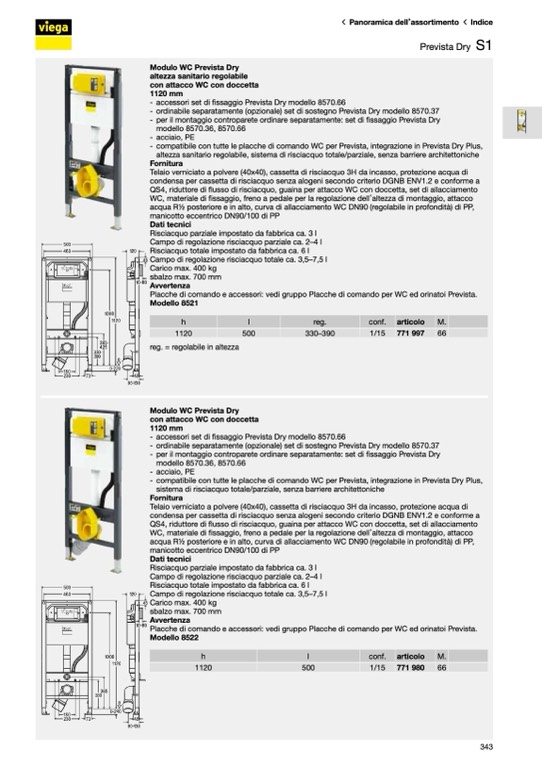

Panoramica dell’assortimento Indice
Prevista Dry
S1
S1
Modulo WC Prevista Dry
altezza sanitario regolabile
con attacco WC con doccetta
1120 mm
- accessori set di fissaggio Prevista Dry modello 8570.66
- ordinabile separatamente (opzionale) set di sostegno Prevista Dry modello 8570.37
- per il montaggio controparete ordinare separatamente: set di fissaggio Prevista Dry
modello 8570.36, 8570.66
- acciaio, PE
- compatibile con tutte le placche di comando WC per Prevista, integrazione in Prevista Dry Plus,
altezza sanitario regolabile, sistema di risciacquo totale/parziale, senza barriere architettoniche
Fornitura
Telaio verniciato a polvere (40x40), cassetta di risciacquo 3H da incasso, protezione acqua di
condensa per cassetta di risciacquo senza alogeni secondo criterio DGNB ENV1.2 e conforme a
QS4, riduttore di flusso di risciacquo, guaina per attacco WC con doccetta, set di allacciamento
WC, materiale di fissaggio, freno a pedale per la regolazione dell’altezza di montaggio, attacco
acqua R1⁄2 posteriore e in alto, curva di allacciamento WC DN90 (regolabile in profondità) di PP,
manicotto eccentrico DN90/100 di PP
Dati tecnici
Risciacquo parziale impostato da fabbrica ca. 3 l
Campo di regolazione risciacquo parziale ca. 2–4 l
Risciacquo totale impostato da fabbrica ca. 6 l
Campo di regolazione risciacquo totale ca. 3,5–7,5 l
Carico max. 400 kg
sbalzo max. 700 mm
Avvertenza
Placche di comando e accessori: vedi gruppo Placche di comando per WC ed orinatoi Prevista.
Modello 8521
1120
500
330–390
1/15 771 997
66
reg. = regolabile in altezza
h
l
reg.
conf.
articolo
M.
Modulo WC Prevista Dry
con attacco WC con doccetta
1120 mm
- accessori set di fissaggio Prevista Dry modello 8570.66
- ordinabile separatamente (opzionale) set di sostegno Prevista Dry modello 8570.37
- per il montaggio controparete ordinare separatamente: set di fissaggio Prevista Dry
modello 8570.36, 8570.66
- acciaio, PE
- compatibile con tutte le placche di comando WC per Prevista, integrazione in Prevista Dry Plus,
sistema di risciacquo totale/parziale, senza barriere architettoniche
Fornitura
Telaio verniciato a polvere (40x40), cassetta di risciacquo 3H da incasso, protezione acqua di
condensa per cassetta di risciacquo senza alogeni secondo criterio DGNB ENV1.2 e conforme a
QS4, riduttore di flusso di risciacquo, guaina per attacco WC con doccetta, set di allacciamento
WC, materiale di fissaggio, freno a pedale per la regolazione dell’altezza di montaggio, attacco
acqua R1⁄2 posteriore e in alto, curva di allacciamento WC DN90 (regolabile in profondità) di PP,
manicotto eccentrico DN90/100 di PP
Dati tecnici
Risciacquo parziale impostato da fabbrica ca. 3 l
Campo di regolazione risciacquo parziale ca. 2–4 l
Risciacquo totale impostato da fabbrica ca. 6 l
Campo di regolazione risciacquo totale ca. 3,5–7,5 l
Carico max. 400 kg
sbalzo max. 700 mm
Avvertenza
Placche di comando e accessori: vedi gruppo Placche di comando per WC ed orinatoi Prevista.
Modello 8522
1120
500
1/15 771 980
66
h
l
conf.
articolo
M.
343
