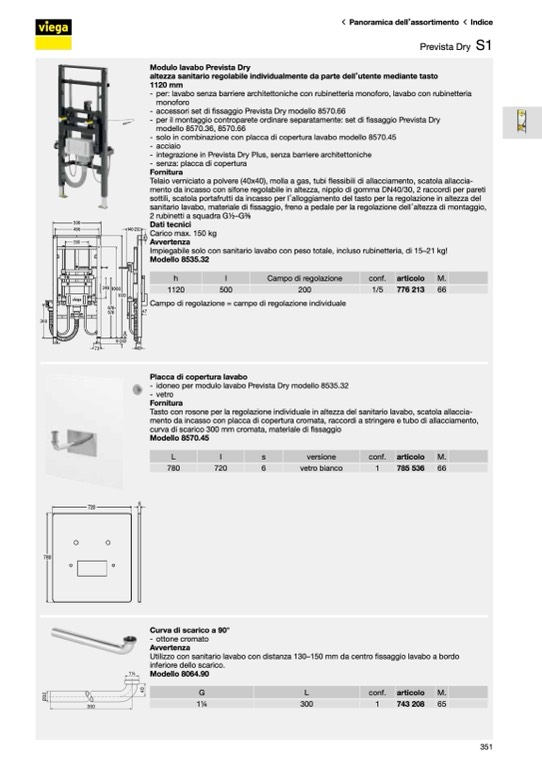

Panoramica dell’assortimento Indice
Prevista Dry
S1
S1
Modulo lavabo Prevista Dry
altezza sanitario regolabile individualmente da parte dell’utente mediante tasto
1120 mm
- per: lavabo senza barriere architettoniche con rubinetteria monoforo, lavabo con rubinetteria
monoforo
- accessori set di fissaggio Prevista Dry modello 8570.66
- per il montaggio controparete ordinare separatamente: set di fissaggio Prevista Dry
modello 8570.36, 8570.66
- solo in combinazione con placca di copertura lavabo modello 8570.45
- acciaio
- integrazione in Prevista Dry Plus, senza barriere architettoniche
- senza: placca di copertura
Fornitura
Telaio verniciato a polvere (40x40), molla a gas, tubi flessibili di allacciamento, scatola allaccia-
mento da incasso con sifone regolabile in altezza, nipplo di gomma DN40/30, 2 raccordi per pareti
sottili, scatola portafrutti da incasso per l’alloggiamento del tasto per la regolazione in altezza del
sanitario lavabo, materiale di fissaggio, freno a pedale per la regolazione dell’altezza di montaggio,
2 rubinetti a squadra G1⁄2–G3⁄8
Dati tecnici
Carico max. 150 kg
Avvertenza
Impiegabile solo con sanitario lavabo con peso totale, incluso rubinetteria, di 15–21 kg!
Modello 8535.32
1120
500
200
1/5
776 213
66
Campo di regolazione = campo di regolazione individuale
h
l
Campo di regolazione
conf.
articolo
M.
Placca di copertura lavabo
- idoneo per modulo lavabo Prevista Dry modello 8535.32
- vetro
Fornitura
Tasto con rosone per la regolazione individuale in altezza del sanitario lavabo, scatola allaccia-
mento da incasso con placca di copertura cromata, raccordi a stringere e tubo di allacciamento,
curva di scarico 300 mm cromata, materiale di fissaggio
Modello 8570.45
780
720
6
vetro bianco
1
785 536
66
L
l
s
versione
conf.
articolo
M.
G
L
conf.
articolo
M.
�
�
�
�
�
���
11⁄4
300
1
743 208
65
��
Curva di scarico a 90°
- ottone cromato
Avvertenza
Utilizzo con sanitario lavabo con distanza 130–150 mm da centro fissaggio lavabo a bordo
inferiore dello scarico.
Modello 8064.90
351
