Panoramica dell’assortimento Indice

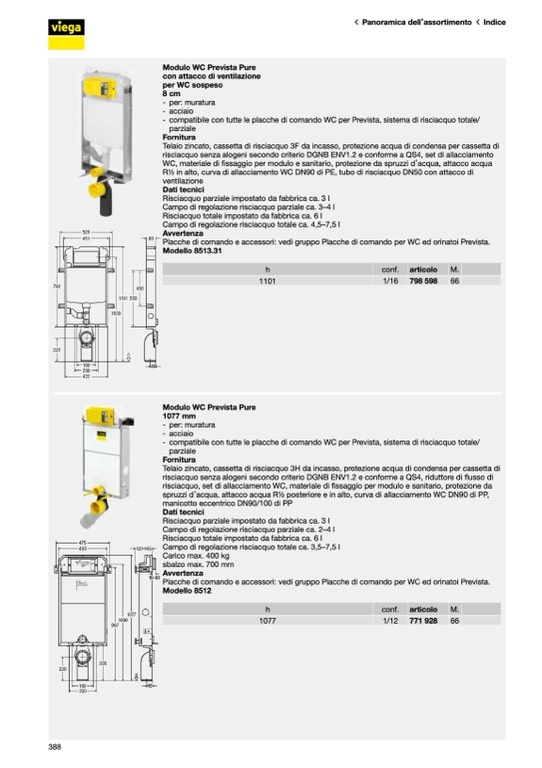

Modulo WC Prevista Pure
con attacco di ventilazione
per WC sospeso
8 cm
- per: muratura
- acciaio
- compatibile con tutte le placche di comando WC per Prevista, sistema di risciacquo totale/
parziale
Fornitura
Telaio zincato, cassetta di risciacquo 3F da incasso, protezione acqua di condensa per cassetta di
risciacquo senza alogeni secondo criterio DGNB ENV1.2 e conforme a QS4, set di allacciamento
WC, materiale di fissaggio per modulo e sanitario, protezione da spruzzi d’acqua, attacco acqua
R1⁄2 in alto, curva di allacciamento WC DN90 di PE, tubo di risciacquo DN50 con attacco di
ventilazione
Dati tecnici
Risciacquo parziale impostato da fabbrica ca. 3 l
Campo di regolazione risciacquo parziale ca. 3–4 l
Risciacquo totale impostato da fabbrica ca. 6 l
Campo di regolazione risciacquo totale ca. 4,5–7,5 l
Avvertenza
Placche di comando e accessori: vedi gruppo Placche di comando per WC ed orinatoi Prevista.
Modello 8513.31
h
conf.
articolo
M.
1101
1/16 798 598
66
Modulo WC Prevista Pure
1077 mm
- per: muratura
- acciaio
- compatibile con tutte le placche di comando WC per Prevista, sistema di risciacquo totale/
parziale
Fornitura
Telaio zincato, cassetta di risciacquo 3H da incasso, protezione acqua di condensa per cassetta di
risciacquo senza alogeni secondo criterio DGNB ENV1.2 e conforme a QS4, riduttore di flusso di
risciacquo, set di allacciamento WC, materiale di fissaggio per modulo e sanitario, protezione da
spruzzi d’acqua, attacco acqua R1⁄2 posteriore e in alto, curva di allacciamento WC DN90 di PP,
manicotto eccentrico DN90/100 di PP
Dati tecnici
Risciacquo parziale impostato da fabbrica ca. 3 l
Campo di regolazione risciacquo parziale ca. 2–4 l
Risciacquo totale impostato da fabbrica ca. 6 l
Campo di regolazione risciacquo totale ca. 3,5–7,5 l
Carico max. 400 kg
sbalzo max. 700 mm
Avvertenza
Placche di comando e accessori: vedi gruppo Placche di comando per WC ed orinatoi Prevista.
Modello 8512
h
conf.
articolo
M.
1077
1/12 771 928
66
388
