Panoramica dell’assortimento
Indice

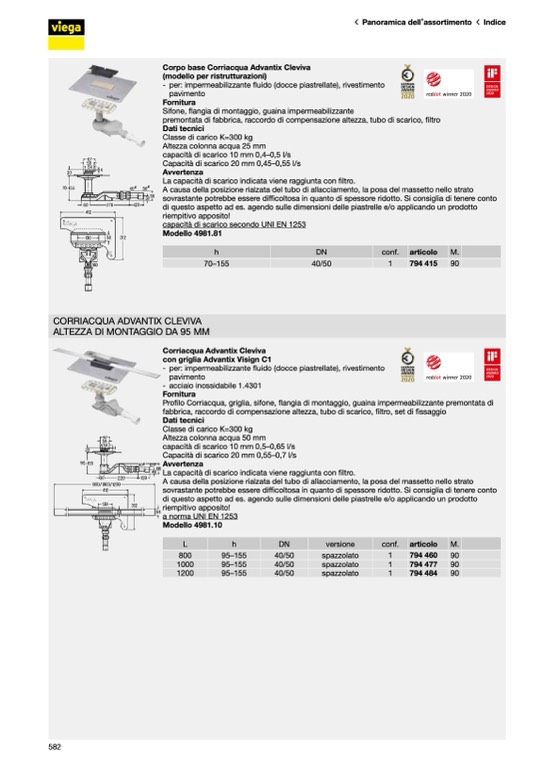

Corpo base Corriacqua Advantix Cleviva
(modello per ristrutturazioni)
- per: impermeabilizzante fluido (docce piastrellate), rivestimento
pavimento
Fornitura
Sifone, flangia di montaggio, guaina impermeabilizzante
premontata di fabbrica, raccordo di compensazione altezza, tubo di scarico, filtro
Dati tecnici
Classe di carico K=300 kg
Altezza colonna acqua 25 mm
capacità di scarico 10 mm 0,4–0,5 l/s
Capacità di scarico 20 mm 0,45–0,55 l/s
Avvertenza
La capacità di scarico indicata viene raggiunta con filtro.
A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato
sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto
di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto
riempitivo apposito!
capacità di scarico secondo UNI EN 1253
Modello 4981.81
h
DN
70–155
40/50
conf. articolo
M.
1
794 415
90
CORRIACQUA ADVANTIX CLEVIVA
ALTEZZA DI MONTAGGIO DA 95 MM
Corriacqua Advantix Cleviva
con griglia Advantix Visign C1
- per: impermeabilizzante fluido (docce piastrellate), rivestimento
pavimento
- acciaio inossidabile 1.4301
Fornitura
Profilo Corriacqua, griglia, sifone, flangia di montaggio, guaina impermeabilizzante premontata di
fabbrica, raccordo di compensazione altezza, tubo di scarico, filtro, set di fissaggio
Dati tecnici
Classe di carico K=300 kg
Altezza colonna acqua 50 mm
capacità di scarico 10 mm 0,5–0,65 l/s
Capacità di scarico 20 mm 0,55–0,7 l/s
Avvertenza
La capacità di scarico indicata viene raggiunta con filtro.
A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato
sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto
di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto
riempitivo apposito!
a norma UNI EN 1253
Modello 4981.10
L
h
DN
versione
conf.
articolo
M.
800
95–155
40/50
spazzolato
1
794 460
90
1000
95–155
40/50
spazzolato
1
794 477
90
1200
95–155
40/50
spazzolato
1
794 484
90
582
