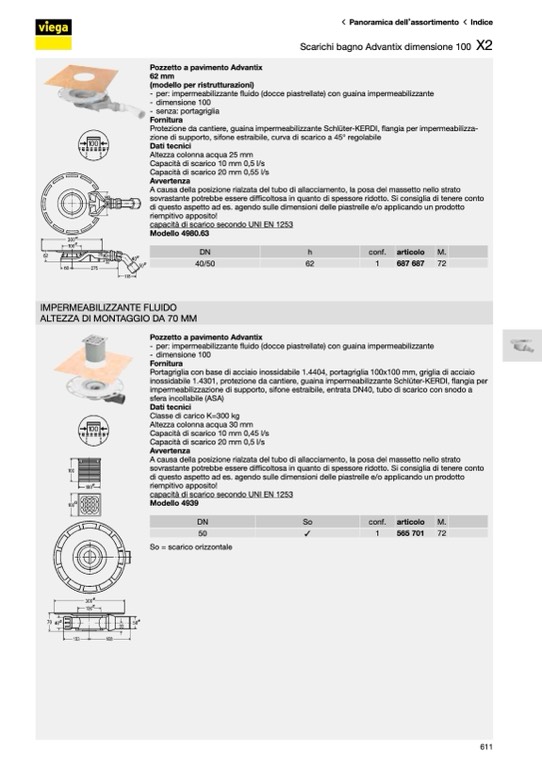

Panoramica dell’assortimento Indice
Scarichi bagno Advantix dimensione 100
X2
Pozzetto a pavimento Advantix
62 mm
(modello per ristrutturazioni)
- per: impermeabilizzante fluido (docce piastrellate) con guaina impermeabilizzante
- dimensione 100
- senza: portagriglia
Fornitura
Protezione da cantiere, guaina impermeabilizzante Schlüter-KERDI, flangia per impermeabilizza-
zione di supporto, sifone estraibile, curva di scarico a 45° regolabile
Dati tecnici
Altezza colonna acqua 25 mm
Capacità di scarico 10 mm 0,5 l/s
Capacità di scarico 20 mm 0,55 l/s
Avvertenza
A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato
sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto
di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto
riempitivo apposito!
capacità di scarico secondo UNI EN 1253
Modello 4980.63
40/50
62
1
687 687
72
DN
h
conf.
articolo
M.
IMPERMEABILIZZANTE FLUIDO
ALTEZZA DI MONTAGGIO DA 70 MM
Pozzetto a pavimento Advantix
- per: impermeabilizzante fluido (docce piastrellate) con guaina impermeabilizzante
- dimensione 100
Fornitura
Portagriglia con base di acciaio inossidabile 1.4404, portagriglia 100x100 mm, griglia di acciaio
inossidabile 1.4301, protezione da cantiere, guaina impermeabilizzante Schlüter-KERDI, flangia per
impermeabilizzazione di supporto, sifone estraibile, entrata DN40, tubo di scarico con snodo a
sfera incollabile (ASA)
Dati tecnici
Classe di carico K=300 kg
Altezza colonna acqua 30 mm
Capacità di scarico 10 mm 0,45 l/s
Capacità di scarico 20 mm 0,5 l/s
Avvertenza
A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato
sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto
di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto
riempitivo apposito!
capacità di scarico secondo UNI EN 1253
Modello 4939
50
✓
1
565 701
72
So = scarico orizzontale
DN
So
conf.
articolo
M.
611
