Panoramica dell’assortimento Indice

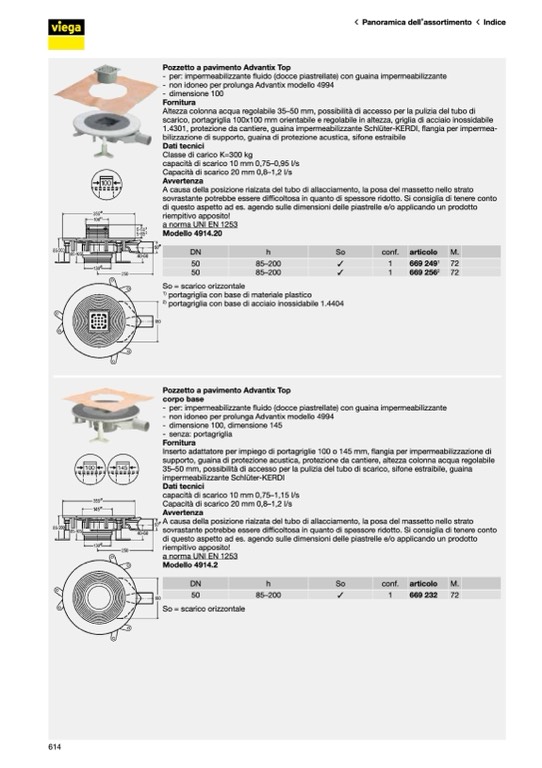

Pozzetto a pavimento Advantix Top
- per: impermeabilizzante fluido (docce piastrellate) con guaina impermeabilizzante
- non idoneo per prolunga Advantix modello 4994
- dimensione 100
Fornitura
Altezza colonna acqua regolabile 35–50 mm, possibilità di accesso per la pulizia del tubo di
scarico, portagriglia 100x100 mm orientabile e regolabile in altezza, griglia di acciaio inossidabile
1.4301, protezione da cantiere, guaina impermeabilizzante Schlüter-KERDI, flangia per impermea-
bilizzazione di supporto, guaina di protezione acustica, sifone estraibile
Dati tecnici
Classe di carico K=300 kg
capacità di scarico 10 mm 0,75–0,95 l/s
Capacità di scarico 20 mm 0,8–1,2 l/s
Avvertenza
A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato
sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto
di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto
riempitivo apposito!
a norma UNI EN 1253
Modello 4914.20
So = scarico orizzontale
1)
portagriglia con base di materiale plastico
2)
portagriglia con base di acciaio inossidabile 1.4404
DN
50
h
85–200
So
✓
conf.
1
articolo
669 256
2
M.
50
85–200
✓
1
669 249
1
72
Pozzetto a pavimento Advantix Top
corpo base
- per: impermeabilizzante fluido (docce piastrellate) con guaina impermeabilizzante
- non idoneo per prolunga Advantix modello 4994
- dimensione 100, dimensione 145
- senza: portagriglia
Fornitura
Inserto adattatore per impiego di portagriglie 100 o 145 mm, flangia per impermeabilizzazione di
supporto, guaina di protezione acustica, protezione da cantiere, altezza colonna acqua regolabile
35–50 mm, possibilità di accesso per la pulizia del tubo di scarico, sifone estraibile, guaina
impermeabilizzante Schlüter-KERDI
Dati tecnici
capacità di scarico 10 mm 0,75–1,15 l/s
Capacità di scarico 20 mm 0,8–1,2 l/s
Avvertenza
A causa della posizione rialzata del tubo di allacciamento, la posa del massetto nello strato
sovrastante potrebbe essere difficoltosa in quanto di spessore ridotto. Si consiglia di tenere conto
di questo aspetto ad es. agendo sulle dimensioni delle piastrelle e/o applicando un prodotto
riempitivo apposito!
a norma UNI EN 1253
Modello 4914.2
50
85–200
✓
1
669 232
72
So = scarico orizzontale
72
DN
h
So
conf.
articolo
M.
614
