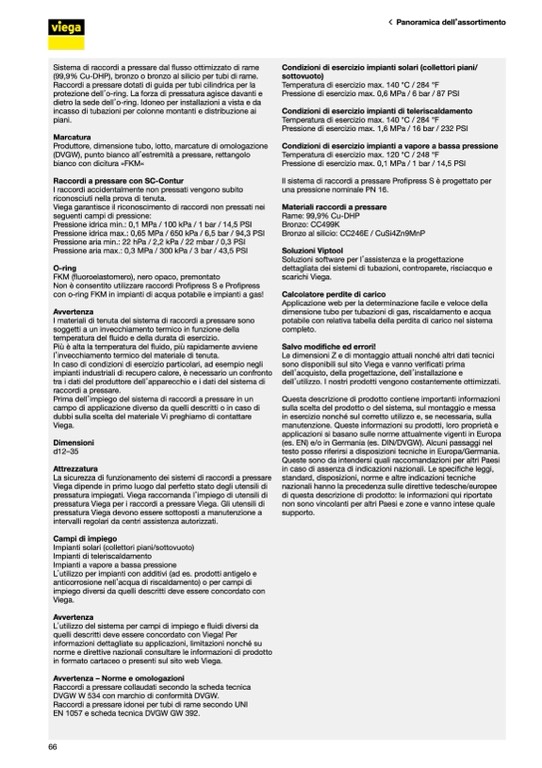

Panoramica dell’assortimento
Sistema di raccordi a pressare dal flusso ottimizzato di rame
(99,9% Cu-DHP), bronzo o bronzo al silicio per tubi di rame.
Raccordi a pressare dotati di guida per tubi cilindrica per la
protezione dell’o-ring. La forza di pressatura agisce davanti e
dietro la sede dell’o-ring. Idoneo per installazioni a vista e da
incasso di tubazioni per colonne montanti e distribuzione ai
piani.
Marcatura
Produttore, dimensione tubo, lotto, marcature di omologazione
(DVGW), punto bianco all’estremità a pressare, rettangolo
bianco con dicitura »FKM«
Raccordi a pressare con SC-Contur
I raccordi accidentalmente non pressati vengono subito
riconosciuti nella prova di tenuta.
Viega garantisce il riconoscimento di raccordi non pressati nei
seguenti campi di pressione:
Pressione idrica min.: 0,1 MPa / 100 kPa / 1 bar / 14,5 PSI
Pressione idrica max.: 0,65 MPa / 650 kPa / 6,5 bar / 94,3 PSI
Pressione aria min.: 22 hPa / 2,2 kPa / 22 mbar / 0,3 PSI
Pressione aria max.: 0,3 MPa / 300 kPa / 3 bar / 43,5 PSI
O-ring
FKM (fluoroelastomero), nero opaco, premontato
Non è consentito utilizzare raccordi Profipress S e Profipress
con o-ring FKM in impianti di acqua potabile e impianti a gas!
Avvertenza
I materiali di tenuta del sistema di raccordi a pressare sono
soggetti a un invecchiamento termico in funzione della
temperatura del fluido e della durata di esercizio.
Più è alta la temperatura del fluido, più rapidamente avviene
l’invecchiamento termico del materiale di tenuta.
In caso di condizioni di esercizio particolari, ad esempio negli
impianti industriali di recupero calore, è necessario un confronto
tra i dati del produttore dell’apparecchio e i dati del sistema di
raccordi a pressare.
Prima dell’impiego del sistema di raccordi a pressare in un
campo di applicazione diverso da quelli descritti o in caso di
dubbi sulla scelta del materiale Vi preghiamo di contattare
Viega.
Dimensioni
d12–35
Attrezzatura
La sicurezza di funzionamento dei sistemi di raccordi a pressare
Viega dipende in primo luogo dal perfetto stato degli utensili di
pressatura impiegati. Viega raccomanda l’impiego di utensili di
pressatura Viega per i raccordi a pressare Viega. Gli utensili di
pressatura Viega devono essere sottoposti a manutenzione a
intervalli regolari da centri assistenza autorizzati.
Campi di impiego
Impianti solari (collettori piani/sottovuoto)
Impianti di teleriscaldamento
Impianti a vapore a bassa pressione
L’utilizzo per impianti con additivi (ad es. prodotti antigelo e
anticorrosione nell’acqua di riscaldamento) o per campi di
impiego diversi da quelli descritti deve essere concordato con
Viega.
Avvertenza
L’utilizzo del sistema per campi di impiego e fluidi diversi da
quelli descritti deve essere concordato con Viega! Per
informazioni dettagliate su applicazioni, limitazioni nonché su
norme e direttive nazionali consultare le informazioni di prodotto
in formato cartaceo o presenti sul sito web Viega.
Avvertenza – Norme e omologazioni
Raccordi a pressare collaudati secondo la scheda tecnica
DVGW W 534 con marchio di conformità DVGW.
Raccordi a pressare idonei per tubi di rame secondo UNI
EN 1057 e scheda tecnica DVGW GW 392.
Condizioni di esercizio impianti solari (collettori piani/
sottovuoto)
Temperatura di esercizio max. 140 °C / 284 °F
Pressione di esercizio max. 0,6 MPa / 6 bar / 87 PSI
Condizioni di esercizio impianti di teleriscaldamento
Temperatura di esercizio max. 140 °C / 284 °F
Pressione di esercizio max. 1,6 MPa / 16 bar / 232 PSI
Condizioni di esercizio impianti a vapore a bassa pressione
Temperatura di esercizio max. 120 °C / 248 °F
Pressione di esercizio max. 0,1 MPa / 1 bar / 14,5 PSI
Il sistema di raccordi a pressare Profipress S è progettato per
una pressione nominale PN 16.
Materiali raccordi a pressare
Rame: 99,9% Cu-DHP
Bronzo: CC499K
Bronzo al silicio: CC246E / CuSi4Zn9MnP
Soluzioni Viptool
Soluzioni software per l’assistenza e la progettazione
dettagliata dei sistemi di tubazioni, controparete, risciacquo e
scarichi Viega.
Calcolatore perdite di carico
Applicazione web per la determinazione facile e veloce della
dimensione tubo per tubazioni di gas, riscaldamento e acqua
potabile con relativa tabella della perdita di carico nel sistema
completo.
Salvo modifiche ed errori!
Le dimensioni Z e di montaggio attuali nonché altri dati tecnici
sono disponibili sul sito Viega e vanno verificati prima
dell’acquisto, della progettazione, dell’installazione e
dell’utilizzo. I nostri prodotti vengono costantemente ottimizzati.
Questa descrizione di prodotto contiene importanti informazioni
sulla scelta del prodotto o del sistema, sul montaggio e messa
in esercizio nonché sul corretto utilizzo e, se necessaria, sulla
manutenzione. Queste informazioni su prodotti, loro proprietà e
applicazioni si basano sulle norme attualmente vigenti in Europa
(es. EN) e/o in Germania (es. DIN/DVGW). Alcuni passaggi nel
testo posso riferirsi a disposizioni tecniche in Europa/Germania.
Queste sono da intendersi quali raccomandazioni per altri Paesi
in caso di assenza di indicazioni nazionali. Le specifiche leggi,
standard, disposizioni, norme e altre indicazioni tecniche
nazionali hanno la precedenza sulle direttive tedesche/europee
di questa descrizione di prodotto: le informazioni qui riportate
non sono vincolanti per altri Paesi e zone e vanno intese quale
supporto.
