ME SERIES / EACV-M-YCL | EAHV-M-YCL

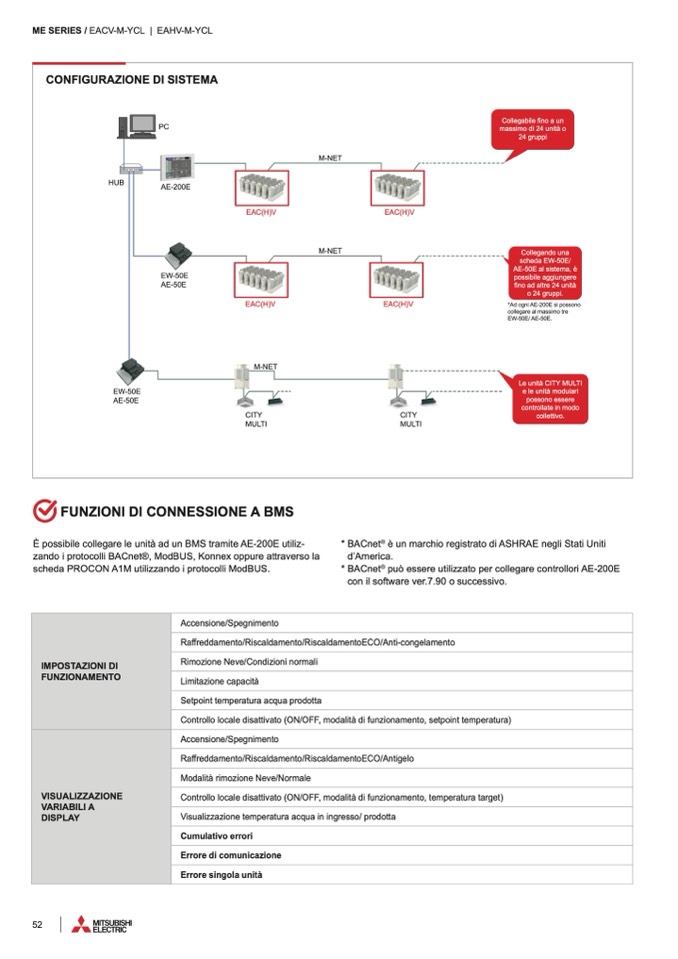

CONFIGURAZIONE DI SISTEMA

HUB

PC

AE-200E

EW-50E

AE-50E

M-NET

M-NET

Collegabile

fino a un

massimo di 24 unit

à o

24 gruppi

Collegando una

scheda EW-50E/

AE-50E al sistema, è

possibile aggiungere

fino ad altre 24 unit

à

o 24 gruppi.

*Ad ogni AE-200E si possono

collegare al massimo tre

EW-50E/ AE-50E.

Le unit

à CITY MULTI

e le unit

à modulari

possono essere

controllate in modo

collettivo.

EW-50E

AE-50E

EAC(H)V

EAC(H)V

M-NET

CITY

MULTI

EAC(H)V

EAC(H)V

CITY

MULTI

FUNZIONI DI CONNESSIONE A BMS

È possibile collegare le unità ad un BMS tramite AE-200E utiliz-

zando i protocolli BACnet®, ModBUS, Konnex oppure attraverso la

scheda PROCON A1M utilizzando i protocolli ModBUS.

* BACnet

®

è un marchio registrato di ASHRAE negli Stati Uniti

d’America.

* BACnet

®

può essere utilizzato per collegare controllori AE-200E

con il software ver.7.90 o successivo.

IMPOSTAZIONI DI

FUNZIONAMENTO

Accensione/Spegnimento

Raffreddamento/Riscaldamento/RiscaldamentoECO/Anti-congelamento

Rimozione Neve/Condizioni normali

Limitazione capacità

Setpoint temperatura acqua prodotta

Controllo locale disattivato (ON/OFF, modalità di funzionamento, setpoint temperatura)

VISUALIZZAZIONE

VARIABILI A

DISPLAY

Accensione/Spegnimento

Raffreddamento/Riscaldamento/RiscaldamentoECO/Antigelo

Modalità rimozione Neve/Normale

Controllo locale disattivato (ON/OFF, modalità di funzionamento, temperatura target)

Visualizzazione temperatura acqua in ingresso/ prodotta

Cumulativo errori

Errore di comunicazione

Errore singola unità

52
