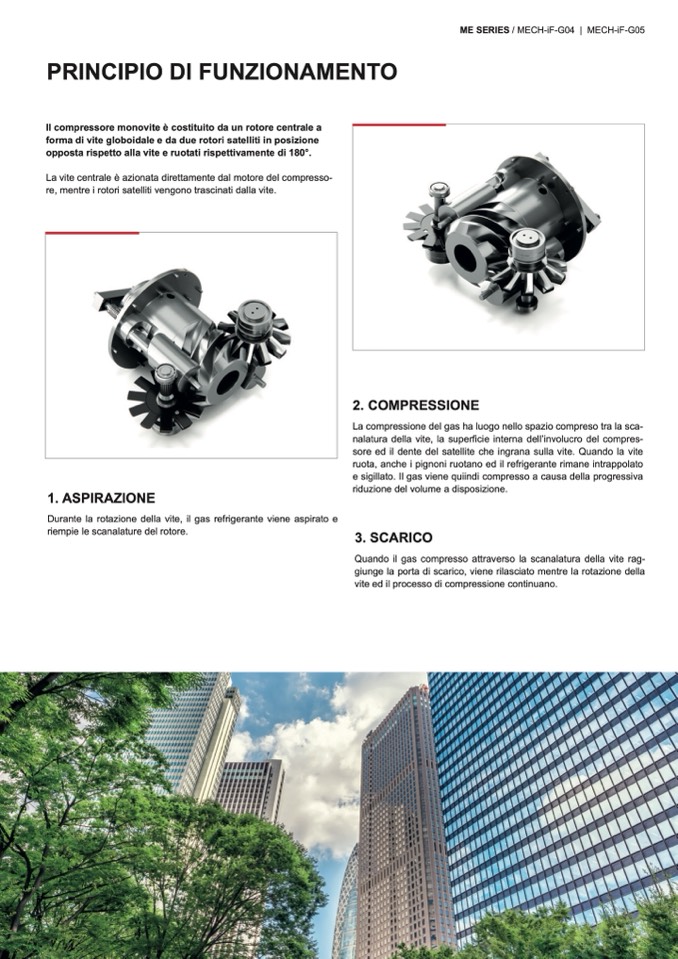

PRINCIPIO DI FUNZIONAMENTO

Il compressore monovite è costituito da un rotore centrale a

forma di vite globoidale e da due rotori satelliti in posizione

opposta rispetto alla vite e ruotati rispettivamente di 180°.

La vite centrale è azionata direttamente dal motore del compresso-

re, mentre i rotori satelliti vengono trascinati dalla vite.

1. ASPIRAZIONE

Durante la rotazione della vite, il gas refrigerante viene aspirato e

riempie le scanalature del rotore.

2. COMPRESSIONE

La compressione del gas ha luogo nello spazio compreso tra la sca-

nalatura della vite, la superficie interna dell’involucro del compres-

sore ed il dente del satellite che ingrana sulla vite. Quando la vite

ruota, anche i pignoni ruotano ed il refrigerante rimane intrappolato

e sigillato. Il gas viene quiindi compresso a causa della progressiva

riduzione del volume a disposizione.

3. SCARICO

Quando il gas compresso attraverso la scanalatura della vite rag-

giunge la porta di scarico, viene rilasciato mentre la rotazione della

vite ed il processo di compressione continuano.

ME SERIES / MECH-iF-G04 | MECH-iF-G05

63
