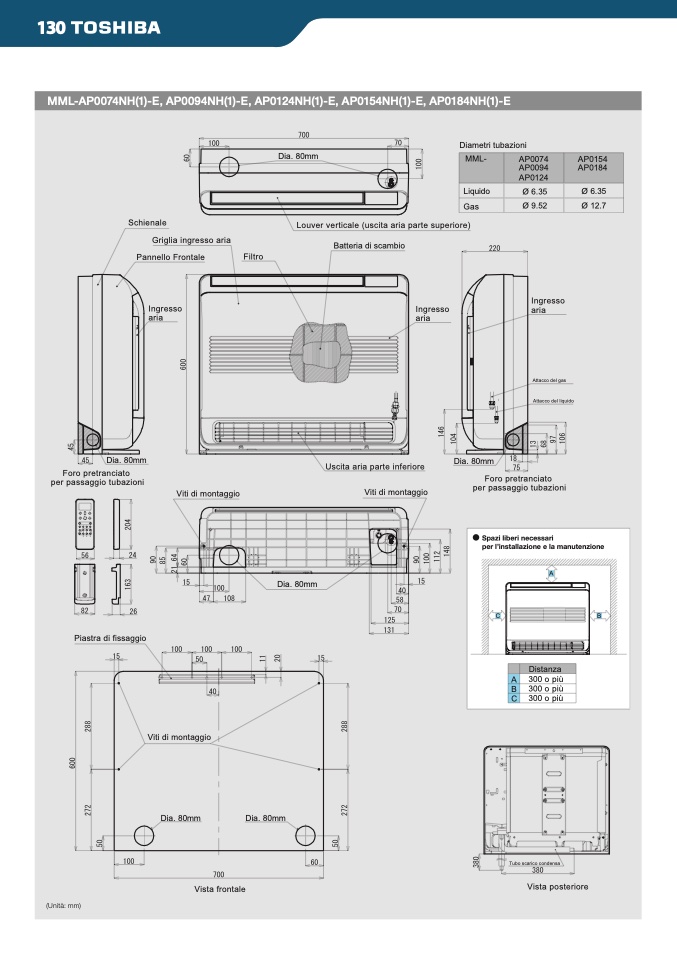

2.Dimension

MML-AP0074NH-*, AP0094NH-*, AP0124NH-*, AP0154NH-*, AP0184NH-*

MML-AP0074NH(1)-E, AP0094NH(1)-E, AP0124NH(1)-E, AP0154NH(1)-E, AP0184NH(1)-E

Dia. 80mm

Foro pretranciato

per passaggio tubazioni

Uscita aria parte inferiore

Viti di montaggio

Dia. 80mm

(Unità: mm)

Piastra di fissaggio

Schienale

Griglia ingresso aria

Pannello Frontale

Louver verticale (uscita aria parte superiore)

Batteria di scambio

Ingresso

aria

Ingresso

aria

Viti di montaggio

Foro pretranciato

per passaggio tubazioni

Viti di montaggio

Dia. 80mm

Dia. 80mm

Vista frontale

Vista posteriore

Filtro

Dia. 80mm

MML-

Liquido

Gas

AP0074

AP0094

AP0124

Ø 6.35

Ø 9.52

Ingresso

aria

Attacco del gas

Attacco del liquido

Dia. 80mm

Spazi liberi necessari

per l’installazione e la manutenzione

A

C

B

Distanza

A

300 o più

B

300 o più

C

300 o più

Diametri tubazioni

unità:mm

AP0154

AP0184

Ø 6.35

Ø 12.7

Tubo scarico condensa
