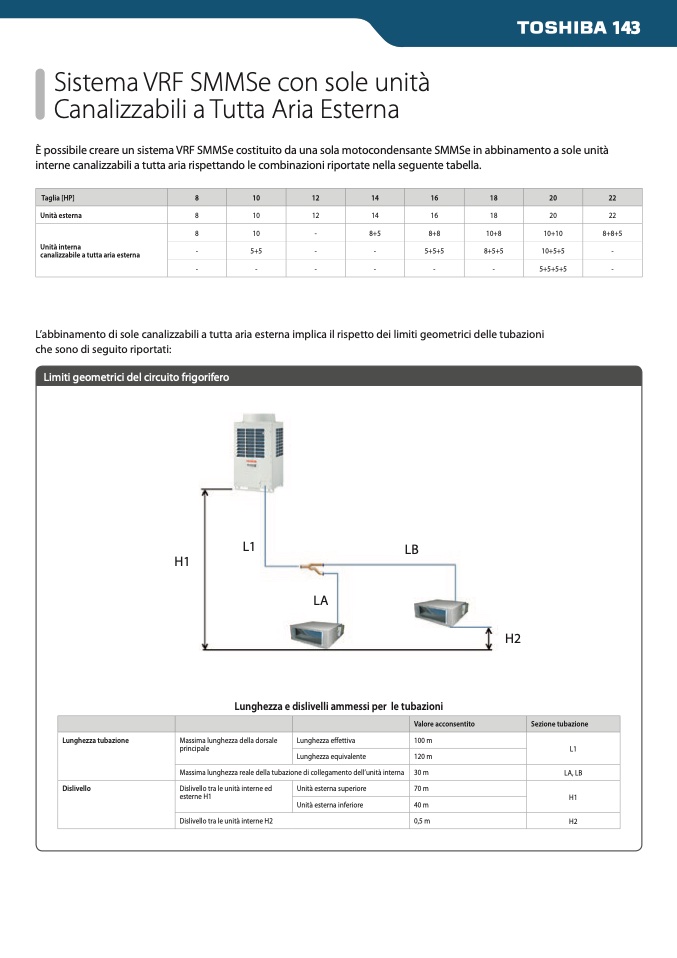

Sistema VRF SMMSe con sole unità

Canalizzabili a Tutta Aria Esterna

È possibile creare un sistema VRF SMMSe costituito da una sola motocondensante SMMSe in abbinamento a sole unità

interne canalizzabili a tutta aria rispettando le combinazioni riportate nella seguente tabella.

Taglia [HP]

8

10

12 14 16 18 20 22

Unità esterna 8

10 12 14 16 18 20 22

Unità interna

canalizzabile a tutta aria esterna

8

10

- 8+5 8+8 10+8 10+10 8+8+5

-

5+5

-

-

5+5+5

8+5+5

10+5+5

-

-

- - - - - 5+5+5+5 -

L’abbinamento di sole canalizzabili a tutta aria esterna implica il rispetto dei limiti geometrici delle tubazioni

che sono di seguito riportati:

Limiti geometrici del circuito frigorifero

L1

H1

LB

LA

Lunghezza e dislivelli ammessi per le tubazioni

H2

Valore acconsentito

Sezione tubazione

Lunghezza tubazione

Massima lunghezza della dorsale

principale

Lunghezza effettiva 100 m

L1

Lunghezza equivalente 120 m

Massima lunghezza reale della tubazione di collegamento dell’unità interna

30 m LA, LB

Dislivello

Dislivello tra le unità interne ed

esterne H1

Unità esterna superiore 70 m

H1

Unità esterna inferiore 40 m

Dislivello tra le unità interne H2

0,5 m H2
