156

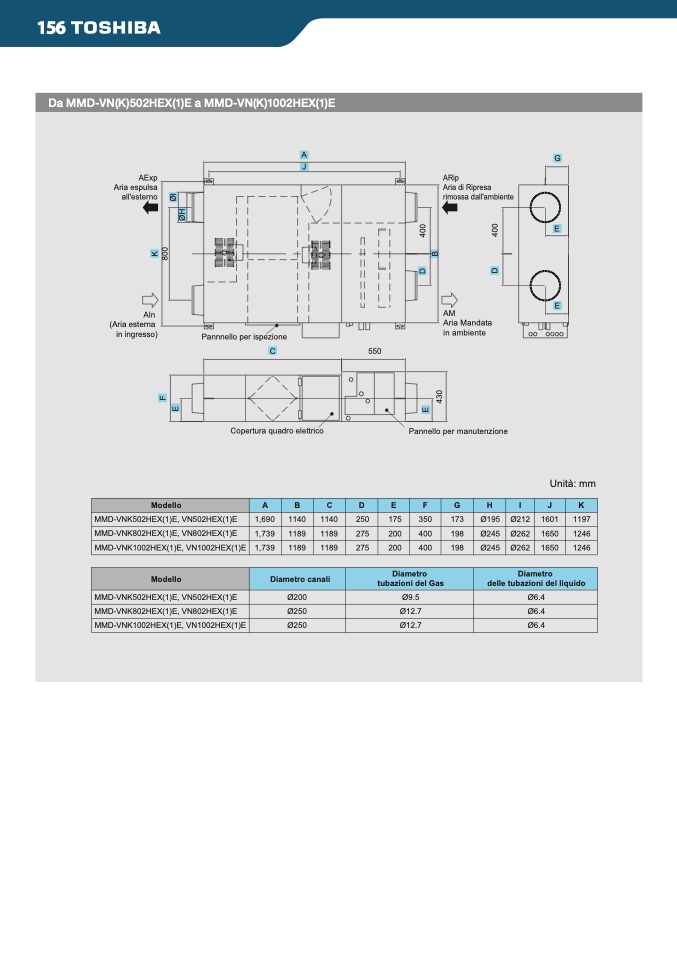

Da MMD-VN(K)502HEX(1)E a MMD-VN(K)1002HEX(1)E

A

J

G

AExp

Aria espulsa

all'esterno

AIn

(Aria esterna

in ingresso)

Pannnello per ispezione

C

550

Copertura quadro elettrico

ARip

Aria di Ripresa

rimossa dall'ambiente

AM

Aria Mandata

in ambiente

Pannello per manutenzione

E

E

Unità: mm

Modello

A

B

C

D

E

F

G

H

I

J

K

MMD-VNK502HEX(1)E, VN502HEX(1)E

1,690

1140

1140

250

175

350

173

Ø195

Ø212

1601

1197

MMD-VNK802HEX(1)E, VN802HEX(1)E

1,739

1189

1189

275

200

400

198

Ø245

Ø262

1650

1246

MMD-VNK1002HEX(1)E, VN1002HEX(1)E

1,739

1189

1189

275

200

400

198

Ø245

Ø262

1650

1246

Modello

MMD-VNK502HEX(1)E, VN502HEX(1)E

MMD-VNK802HEX(1)E, VN802HEX(1)E

MMD-VNK1002HEX(1)E, VN1002HEX(1)E

Diametro canali

Ø200

Ø250

Ø250

Diametro

tubazioni del Gas

Ø9.5

Ø12.7

Ø12.7

Diametro

delle tubazioni del liquido

Ø6.4

Ø6.4

Ø6.4

F

E

K

8

0

0

E

4

3

0

D

4

0

0

D

4

0

0

B

Ø

I

Ø

H
