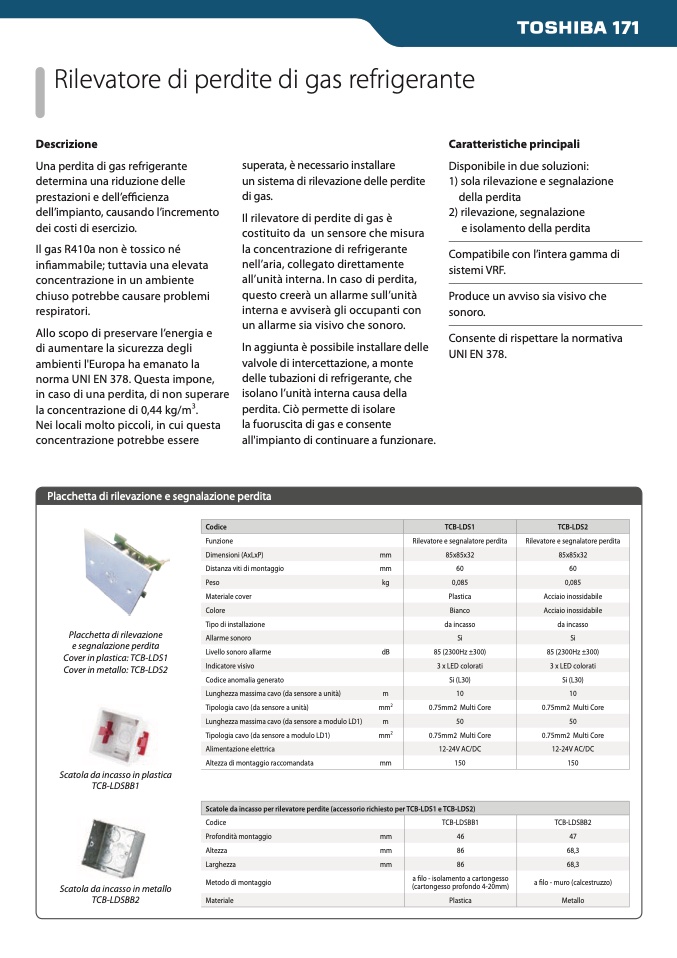

Rilevatore di perdite di gas refrigerante
Descrizione
Una perdita di gas refrigerante
determina una riduzione delle
prestazioni e dell’efficienza
dell’impianto, causando l’incremento
dei costi di esercizio.
Il gas R410a non è tossico né
infiammabile; tuttavia una elevata
concentrazione in un ambiente
chiuso potrebbe causare problemi
respiratori.
Allo scopo di preservare l’energia e
di aumentare la sicurezza degli
ambienti l'Europa ha emanato la
norma UNI EN 378. Questa impone,
in caso di una perdita, di non superare
la concentrazione di 0,44 kg/m
3
.
Nei locali molto piccoli, in cui questa
concentrazione potrebbe essere
superata, è necessario installare
un sistema di rilevazione delle perdite
di gas.
Il rilevatore di perdite di gas è
costituito da un sensore che misura
la concentrazione di refrigerante
nell’aria, collegato direttamente
all’unità interna. In caso di perdita,
questo creerà un allarme sull’unità
interna e avviserà gli occupanti con
un allarme sia visivo che sonoro.
In aggiunta è possibile installare delle
valvole di intercettazione, a monte
delle tubazioni di refrigerante, che
isolano l’unità interna causa della
perdita. Ciò permette di isolare
la fuoruscita di gas e consente
all'impianto di continuare a funzionare.
Caratteristiche principali
Disponibile in due soluzioni:
1) sola rilevazione e segnalazione
della perdita
2) rilevazione, segnalazione
e isolamento della perdita
Compatibile con l’intera gamma di
sistemi VRF.
Produce un avviso sia visivo che
sonoro.
Consente di rispettare la normativa
UNI EN 378.
Placchetta di rilevazione e segnalazione perdita
Codice
Indicatore visivo
TCB-LDS1
TCB-LDS2
Rilevatore e segnalatore perdita
Rilevatore e segnalatore perdita
Dimensioni (AxLxP)
Peso
mm
85x85x32
85x85x32
60
60
kg
0,085
0,085
Plastica
Acciaio inossidabile
Colore
Bianco
Acciaio inossidabile
da incasso
da incasso
Allarme sonoro
Si
Si
85 (2300Hz ±300)
85 (2300Hz ±300)
3 x LED colorati
3 x LED colorati
Si (L30)
Si (L30)
Lunghezza massima cavo (da sensore a unità)
m
10
10
0.75mm2 Multi Core
0.75mm2 Multi Core
Lunghezza massima cavo (da sensore a modulo LD1)
m
50
50
Alimentazione elettrica
0.75mm2 Multi Core
0.75mm2 Multi Core
12-24V AC/DC
12-24V AC/DC
150
150
Placchetta di rilevazione
e segnalazione perdita
Cover in plastica: TCB-LDS1
Cover in metallo: TCB-LDS2
Scatola da incasso in plastica
TCB-LDSBB1
Scatola da incasso in metallo
TCB-LDSBB2
Funzione
Distanza viti di montaggio
mm
Materiale cover
Tipo di installazione
Livello sonoro allarme
dB
Codice anomalia generato
Tipologia cavo (da sensore a unità)
mm
2
Tipologia cavo (da sensore a modulo LD1)
mm
2
Altezza di montaggio raccomandata
mm
Codice
Altezza
mm
Metodo di montaggio
Scatole da incasso per rilevatore perdite (accessorio richiesto per TCB-LDS1 e TCB-LDS2)
TCB-LDSBB1
TCB-LDSBB2
Profondità montaggio
mm
46
47
86
68,3
Larghezza
mm
86
68,3
a filo - isolamento a cartongesso
(cartongesso profondo 4-20mm)
a filo - muro (calcestruzzo)
Materiale
Plastica
Metallo
