Collegamenti elettrici

SMMSe

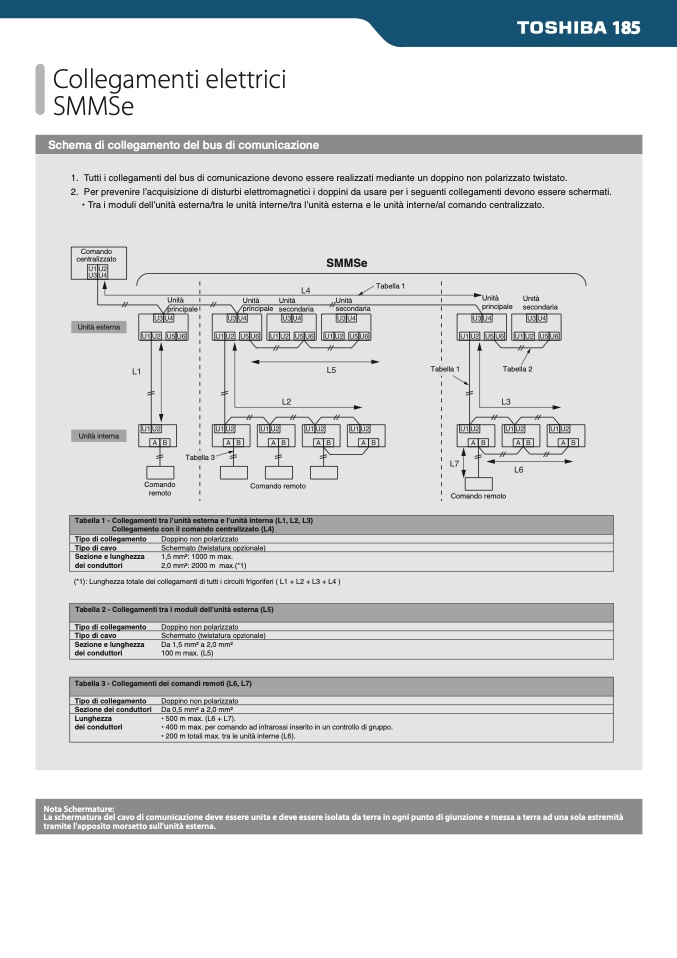

Schema di collegamento del bus di comunicazione

6. Schema di collegamento del circuito di controllo

1. Tutti i collegamenti del bus di comunicazione devono essere realizzati mediante un doppino non polarizzato twistato.

2. Per prevenire l’acquisizione di disturbi elettromagnetici i doppini da usare per i seguenti collegamenti devono essere schermati.

• Tra i moduli dell’unità esterna/tra le unità interne/tra l’unità esterna e le unità interne/al comando centralizzato.

Comando

centralizzato

SMMSe

Tabella 1

Unità

Unità

principale secondaria

Tabella 2

Unità

Unità

Unità

principale

principale secondaria

Unità

secondaria

Unità esterna

Unità interna

Tabella 1

T

abella

Comando

remoto

Comando remoto

Comando remoto

3

Tabella 1 - Collegamenti tra l’unità esterna e l’unità interna (L1, L2, L3)

Collegamento con il comando centralizzato (L4)

Tipo di collegamento Doppino non polarizzato

Tipo di cavo

Schermato (twistatura opzionale)

Sezione e lunghezza

1,5 mm2: 1000 m max.

dei conduttori

2,0 mm2: 2000 m max.(*1)

(*1): Lunghezza totale dei collegamenti di tutti i circuiti frigoriferi ( L1 + L2 + L3 + L4 )

Tabella 2 - Collegamenti tra i moduli dell’unità esterna (L5)

Tipo di collegamento Doppino non polarizzato

Tipo di cavo

Schermato (twistatura opzionale)

Sezione e lunghezza

Da 1,5 mm2 a 2,0 mm2

dei conduttori

100 m max. (L5)

Tabella 3 - Collegamenti dei comandi remoti (L6, L7)

Tipo di collegamento Doppino non polarizzato

Sezione dei conduttori Da 0,5 mm2 a 2,0 mm2

Lunghezza

• 500 m max. (L6 + L7).

dei conduttori

• 400 m max. per comando ad infrarossi inserito in un controllo di gruppo.

• 200 m totali max. tra le unità interne (L6).

Nota Schermature:

La schermatura del cavo di comunicazione deve essere unita e deve essere isolata da terra in ogni punto di giunzione e messa a terra ad una sola estremità

tramite l'apposito morsetto sull'unità esterna.
