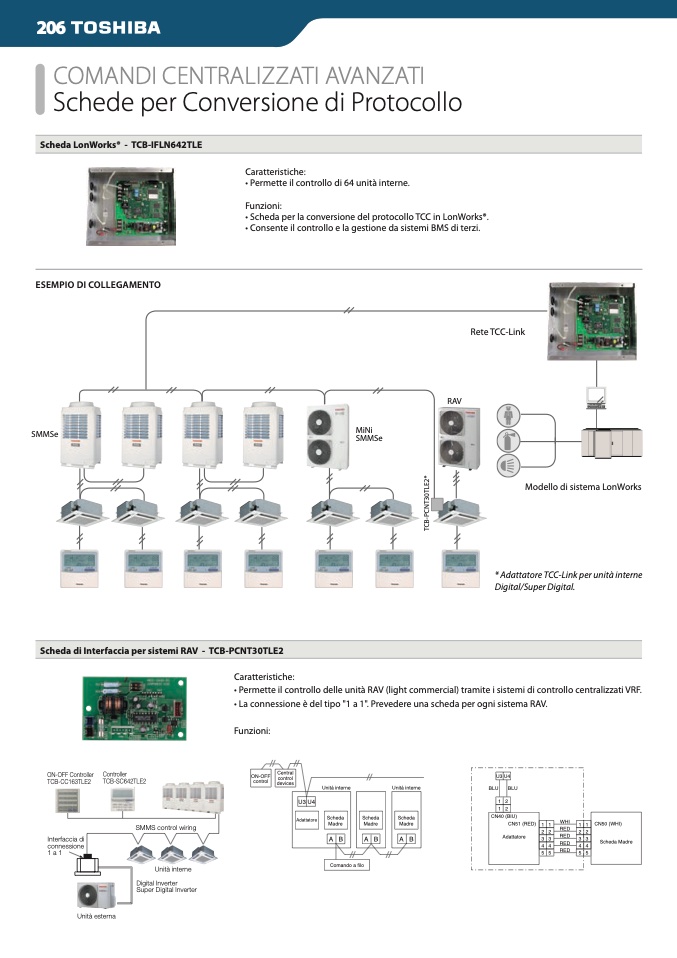

COMANDI CENTRALIZZATI AVANZATI

Schede per Conversione di Protocollo

Scheda LonWorks® - TCB-IFLN642TLE

ESEMPIO DI COLLEGAMENTO

SMMSe

Caratteristiche:

• Permette il controllo di 64 unità interne.

Funzioni:

• Scheda per la conversione del protocollo TCC in LonWorks®.

• Consente il controllo e la gestione da sistemi BMS di terzi.

Rete TCC-Link

Scheda di Interfaccia per sistemi RAV - TCB-PCNT30TLE2

ON-OFF Controller

TCB-CC163TLE2

Interfaccia di

connessione

1 a1

Controller

TCB-SC642TLE2

SMMS control wiring

Unità interne

Digital Inverter

Super Digital Inverter

Funzioni:

ON-OFF

control

Central

control

devices

Unità interne

Scheda

Madre

Unità interne

Scheda

Madre

A B

U3 U4

BLU BLU

1 2

12

CN40 (BIU)

CN51 (RED)

Adattatore

Unità esterna

MiNi

SMMSe

Caratteristiche:

• Permette il controllo delle unità RAV (light commercial) tramite i sistemi di controllo centralizzati VRF.

• La connessione è del tipo "1 a 1". Prevedere una scheda per ogni sistema RAV.

U3 U4

Adattatore

Scheda

Madre

1 1

2 2

3 3

4 4

5 5

WHI

RED

RED

RED

RED

1 1

2 2

3 3

4 4

5 5

CN50 (WHI)

Scheda Madre

A B

Comando a filo

A B

RAV

T

C

B

-

P

C

N

T

3

0

T

L

E

2

*

Modello di sistema LonWorks

* Adattatore TCC-Link per unità interne

Digital/Super Digital.
