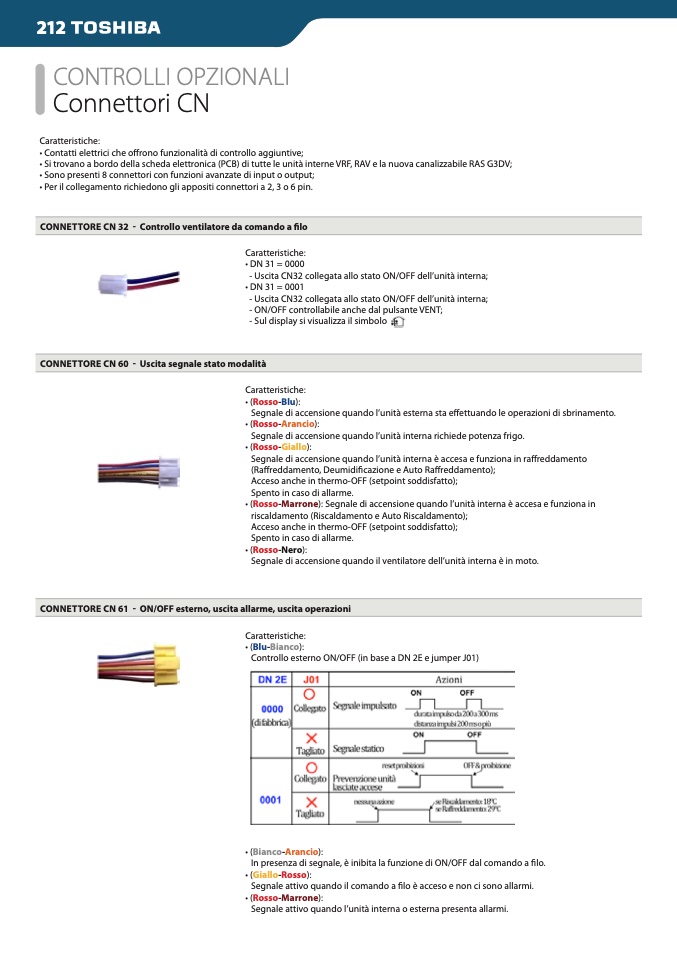

CONTROLLI OPZIONALI

Connettori CN

Caratteristiche:

• Contatti elettrici che offrono funzionalità di controllo aggiuntive;

• Si trovano a bordo della scheda elettronica (PCB) di tutte le unità interne VRF, RAV e la nuova canalizzabile RAS G3DV;

• Sono presenti 8 connettori con funzioni avanzate di input o output;

• Per il collegamento richiedono gli appositi connettori a 2, 3 o 6 pin.

CONNETTORE CN 32 - Controllo ventilatore da comando a filo

Caratteristiche:

• DN 31 = 0000

- Uscita CN32 collegata allo stato ON/OFF dell’unità interna;

• DN 31 = 0001

- Uscita CN32 collegata allo stato ON/OFF dell’unità interna;

- ON/OFF controllabile anche dal pulsante VENT;

- Sul display si visualizza il simbolo

.

CONNETTORE CN 60 - Uscita segnale stato modalità

Caratteristiche:

• (Rosso-Blu):

Segnale di accensione quando l’unità esterna sta effettuando le operazioni di sbrinamento.

• (Rosso-Arancio):

Segnale di accensione quando l’unità interna richiede potenza frigo.

• (Rosso-Giallo):

Segnale di accensione quando l’unità interna è accesa e funziona in raffreddamento

(Raffreddamento, Deumidificazione e Auto Raffreddamento);

Acceso anche in thermo-OFF (setpoint soddisfatto);

Spento in caso di allarme.

• (Rosso-Marrone): Segnale di accensione quando l’unità interna è accesa e funziona in

riscaldamento (Riscaldamento e Auto Riscaldamento);

Acceso anche in thermo-OFF (setpoint soddisfatto);

Spento in caso di allarme.

• (Rosso-Nero):

Segnale di accensione quando il ventilatore dell’unità interna è in moto.

CONNETTORE CN 61 - ON/OFF esterno, uscita allarme, uscita operazioni

Caratteristiche:

• (Blu-Bianco):

Controllo esterno ON/OFF (in base a DN 2E e jumper J01)

• (Bianco-Arancio):

In presenza di segnale, è inibita la funzione di ON/OFF dal comando a filo.

• (Giallo-Rosso):

Segnale attivo quando il comando a filo è acceso e non ci sono allarmi.

• (Rosso-Marrone):

Segnale attivo quando l’unità interna o esterna presenta allarmi.
