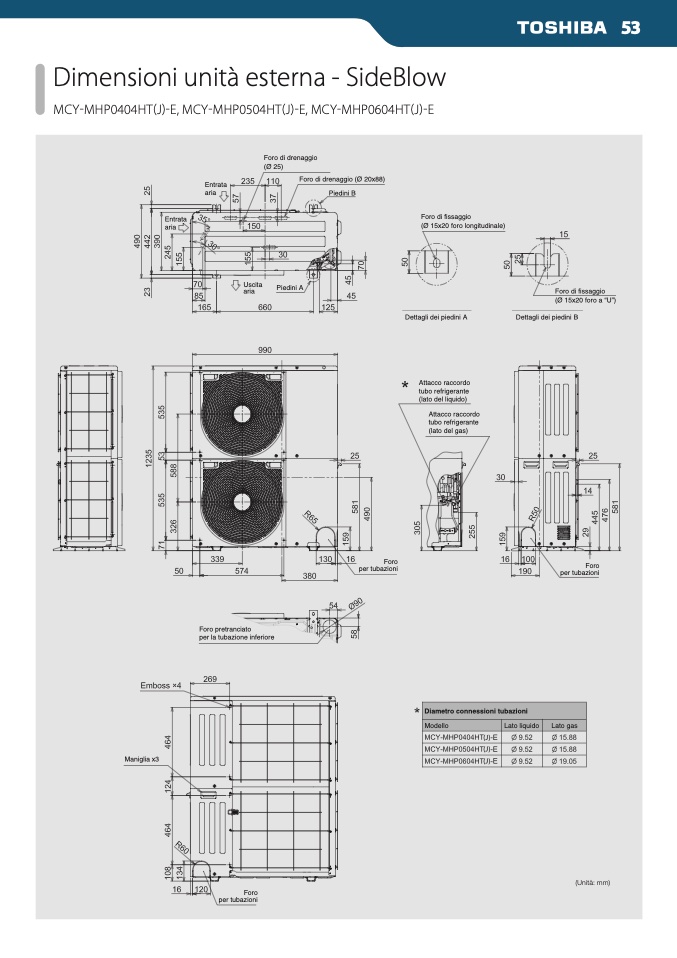

Dimensioni unità esterna - SideBlow

MCY-MHP0404HT(J)-E, MCY-MHP0504HT(J)-E, MCY-MHP0604HT(J)-E

Maniglia x3

(J)

(J)

(J)

Entrata

aria

Foro di fissaggio

(Ø 15x20 foro longitudinale)

Dettagli dei piedini A

Attacco raccordo

tubo refrigerante

(lato del liquido)

Attacco raccordo

tubo refrigerante

(lato del gas)

Entrata

aria

Uscita

aria

Foro di drenaggio

(Ø 25)

Foro di drenaggio (Ø 20x88)

Piedini B

Foro pretranciato

per la tubazione inferiore

Foro

per tubazioni

Piedini A

Foro di fissaggio

(Ø 15x20 foro a “U”)

Dettagli dei piedini B

Foro

per tubazioni

Foro

per tubazioni

Diametro connessioni tubazioni

Modello

Lato liquido

Lato gas

(Unità: mm)

53
