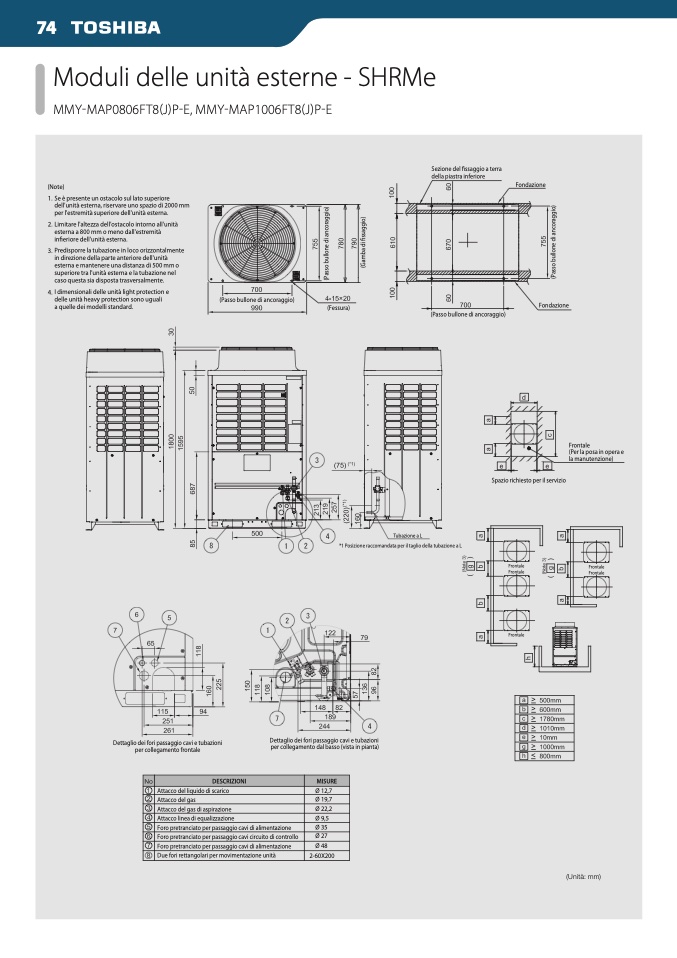

Moduli delle unità esterne - SHRMe

MMY-MAP0806FT8(J)P-E, MMY-MAP1006FT8(J)P-E

Model : MMY-MAP0804FT8-E

MMY-MAP1004FT8-E

(Note)

1. Se è presente un ostacolo sul lato superiore

dell'unità esterna, riservare uno spazio di 2000 mm

per l'estremità superiore dell'unità esterna.

2. Limitare l'altezza dell'ostacolo intorno all'unità

esterna a 800 mm o meno dall'estremità

infieriore dell'unità esterna.

3. Predisporre la tubazione in loco orizzontalmente

in direzione della parte anteriore dell'unità

esterna e mantenere una distanza di 500 mm o

superiore tra l'unità esterna e la tubazione nel

caso questa sia disposta trasversalmente.

4. I dimensionali delle unità light protection e

delle unità heavy protection sono uguali

a quelle dei modelli standard.

(Passo bullone di ancoraggio)

Sezione del fissaggio a terra

della piastra inferiore

(Passo bullone di ancoraggio)

Fondazione

Fondazione

(

P

a

s

s

o

b

u

l

l

o

n

e

d

i

a

n

c

o

r

a

g

g

i

o

)

(

G

a

m

b

a

d

i

f

i

s

s

a

g

g

i

o

)

(

P

a

s

s

o

b

u

l

l

o

n

e

d

i

a

n

c

o

r

a

g

g

i

o

)

Dettaglio dei fori passaggio cavi e tubazioni

per collegamento frontale

DESCRIZIONI

Attacco del liquido di scarico

Attacco del gas

Attacco del gas di aspirazione

Attacco linea di equalizzazione

Foro pretranciato per passaggio cavi di alimentazione

Foro pretranciato per passaggio cavi circuito di controllo

Foro pretranciato per passaggio cavi di alimentazione

Due fori rettangolari per movimentazione unità

MISURE

Ø 12,7

Ø 19,7

Ø 22,2

Ø 9,5

Ø 35

Ø 27

Ø 48

2-60X200

Dettaglio dei fori passaggio cavi e tubazioni

per collegamento dal basso (vista in pianta)

(Fessura)

Tubazione a L

*1 Posizione raccomandata per il taglio della tubazione a L

Spazio richiesto per il servizio

Frontale

Frontale

Frontale

Frontale

(Per la posa in opera e

la manutenzione)

Frontale

Frontale

(Unità: mm)
